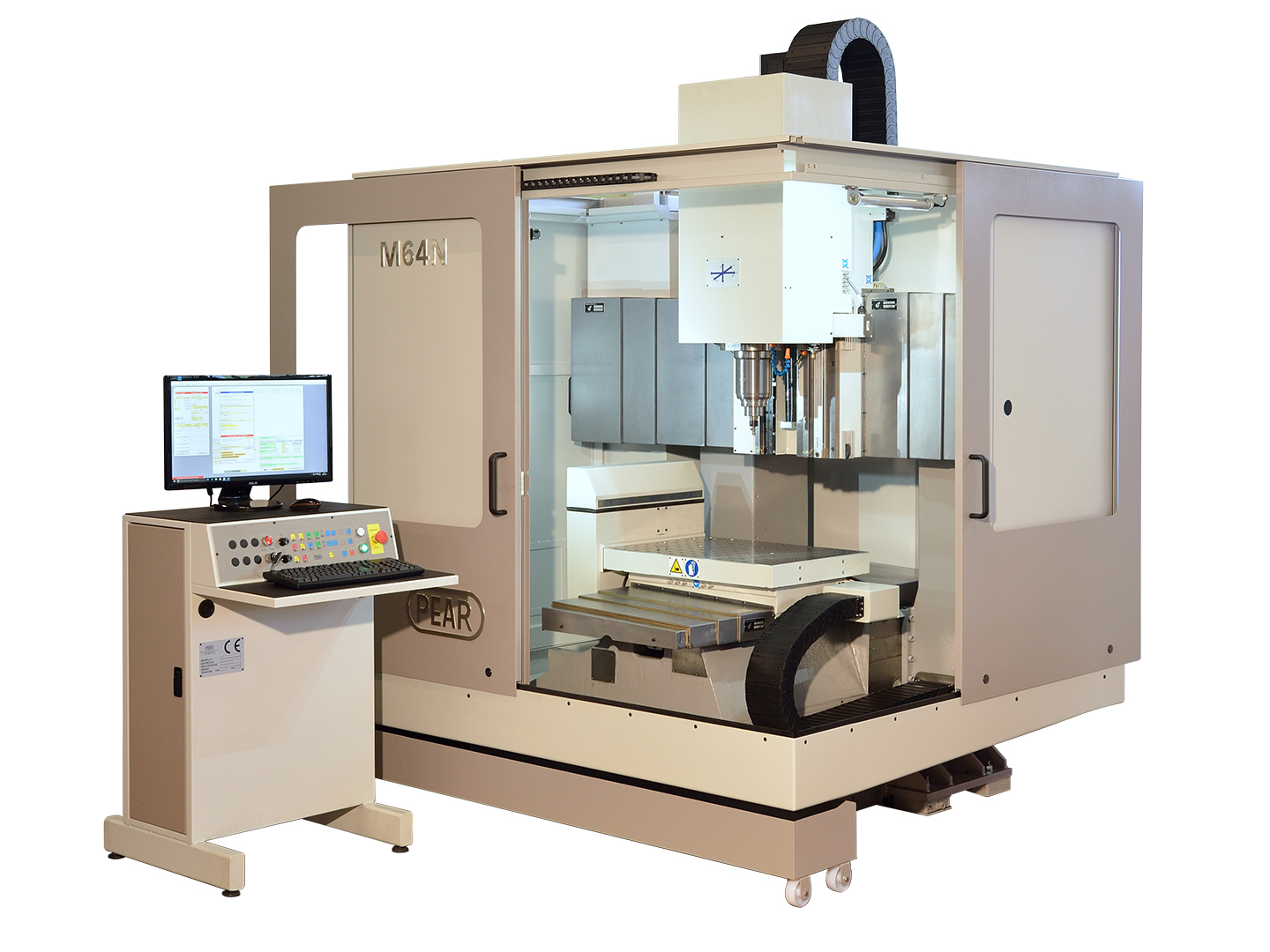

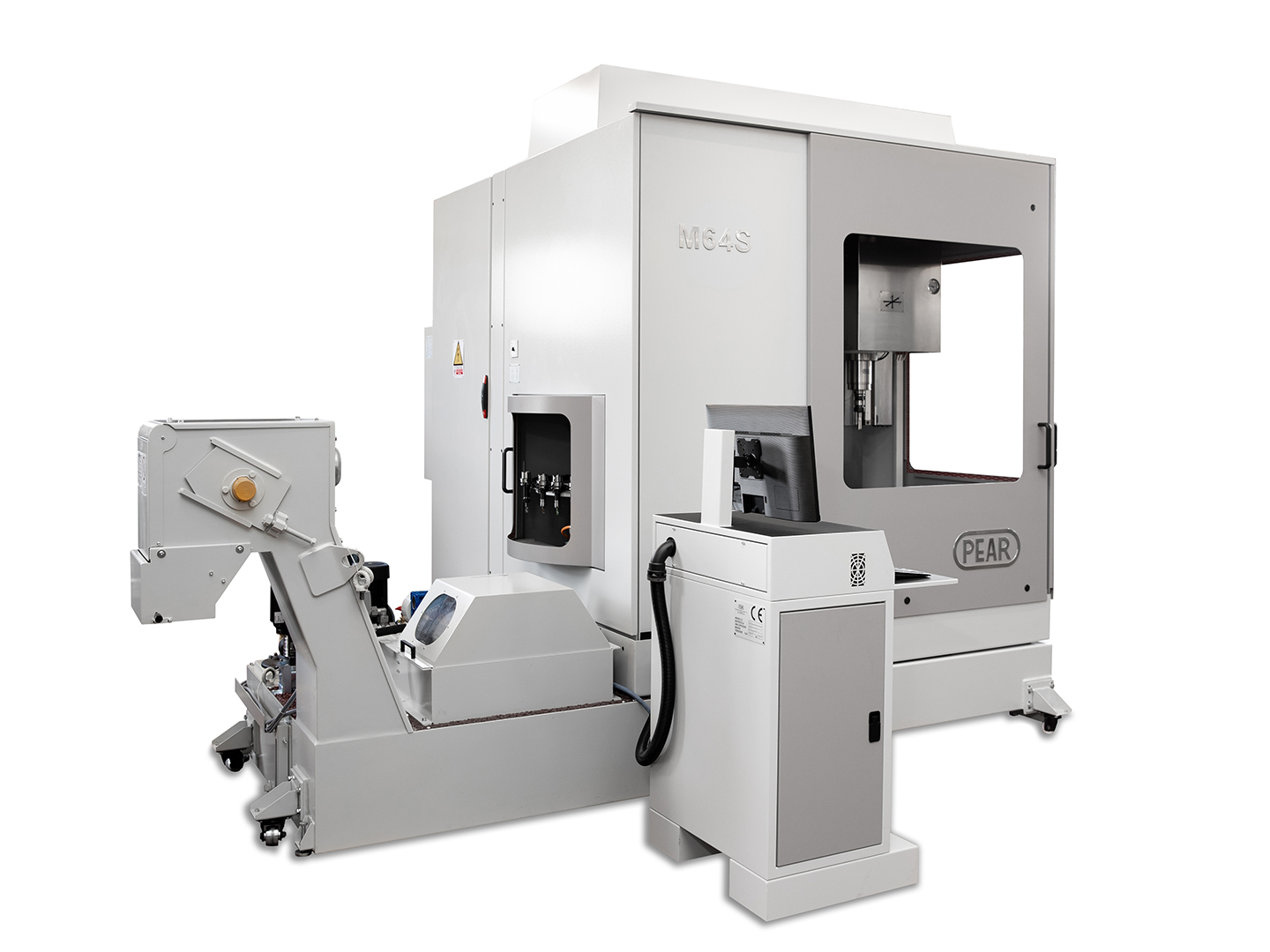

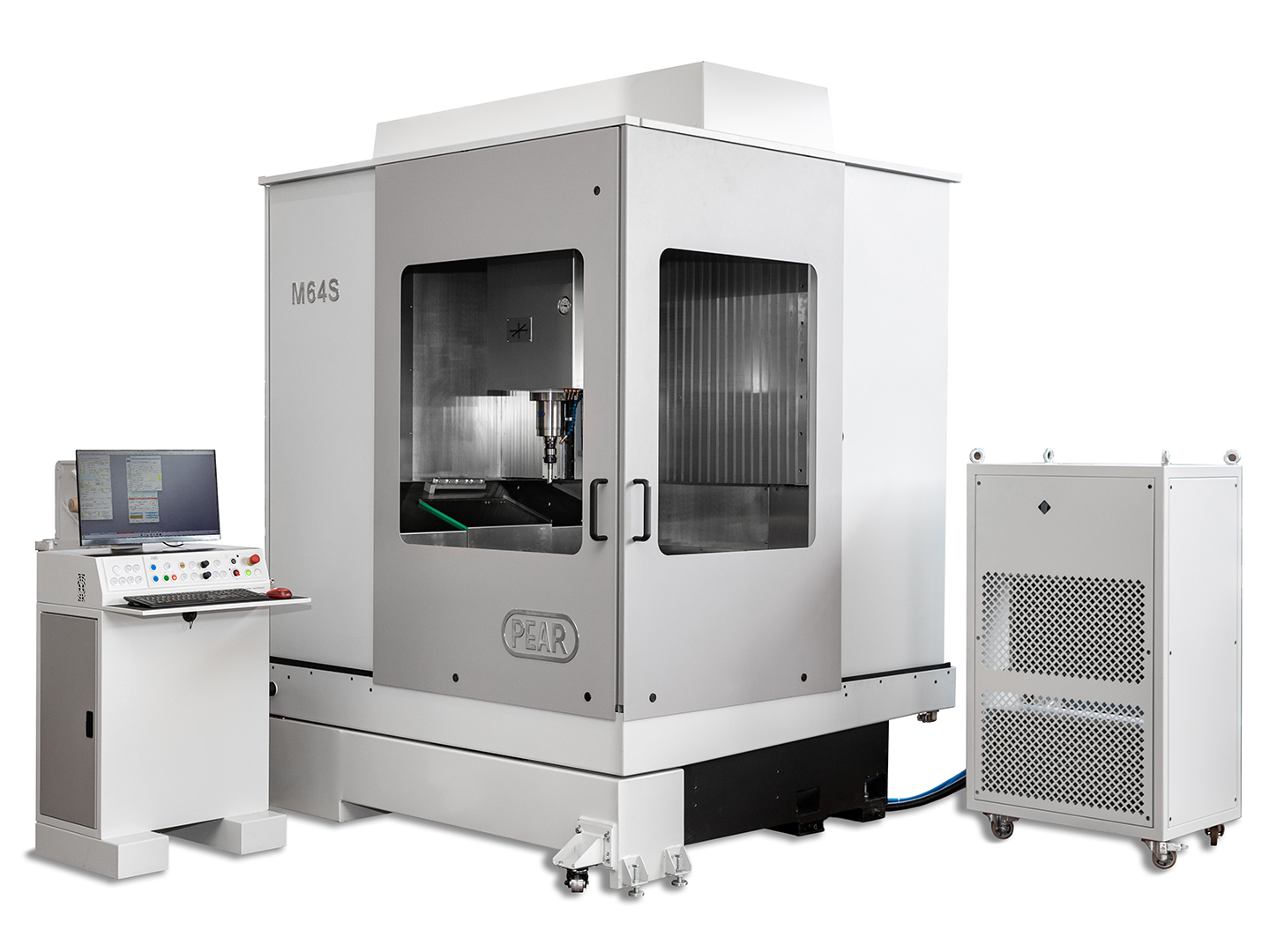

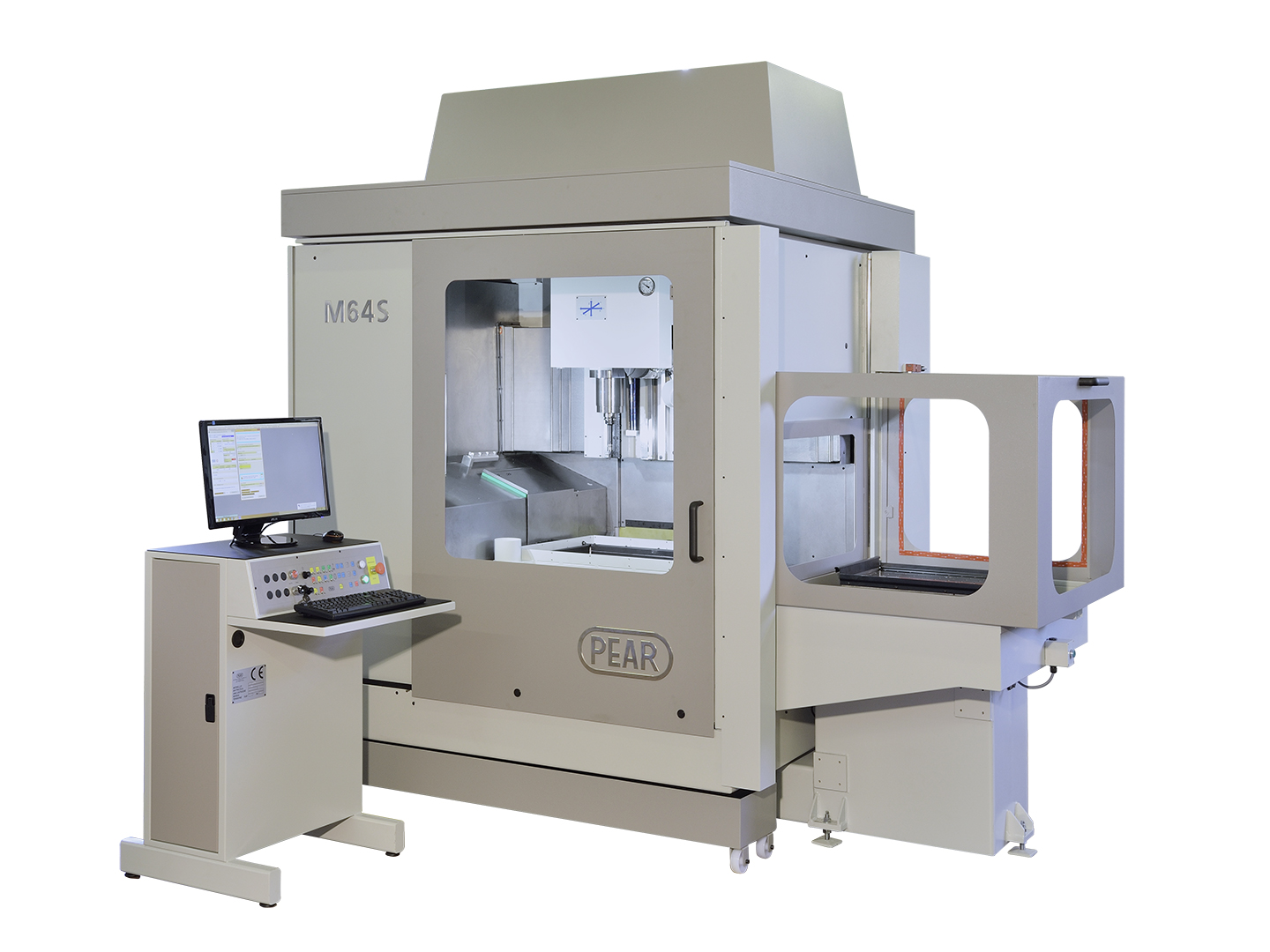

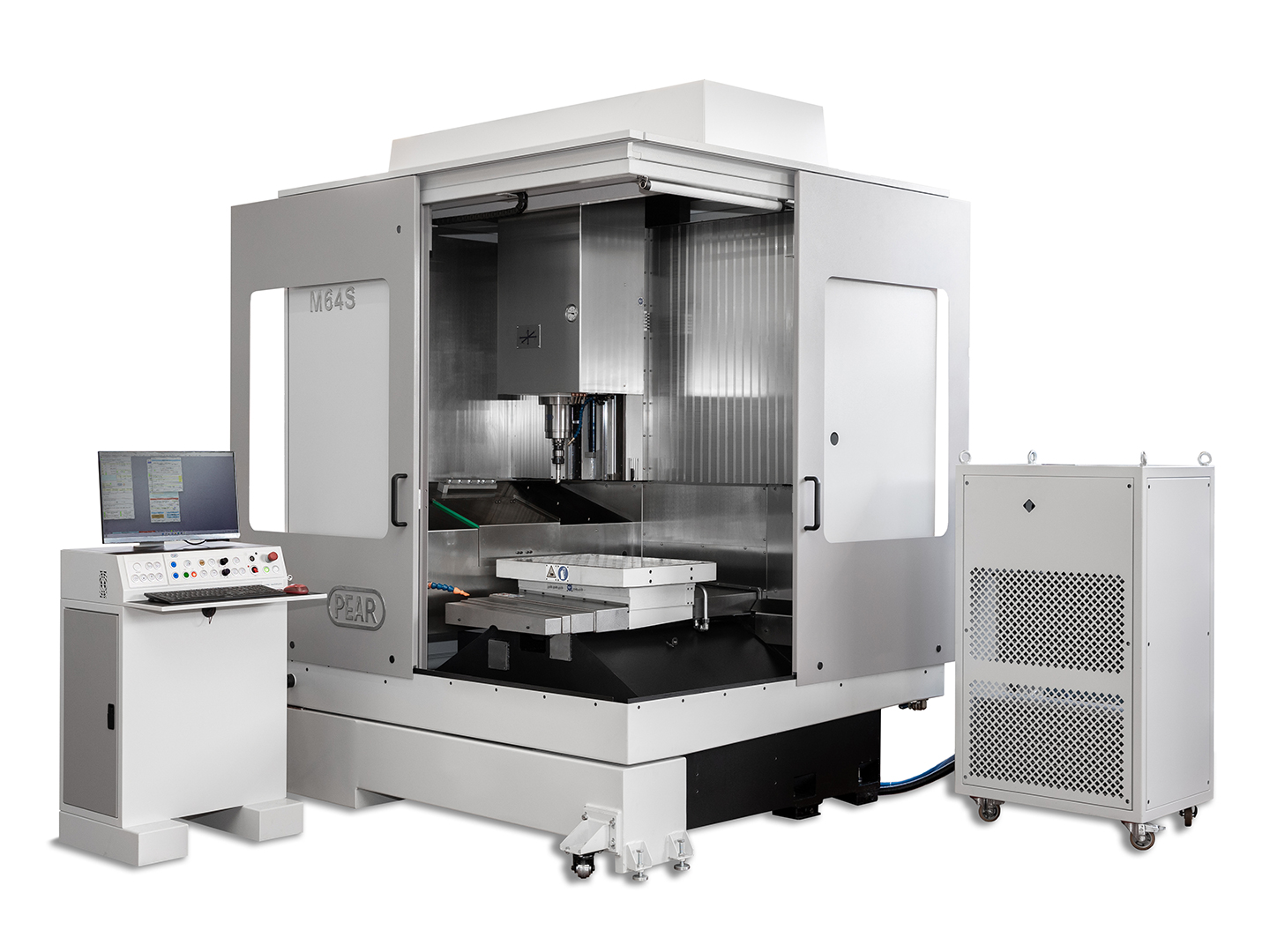

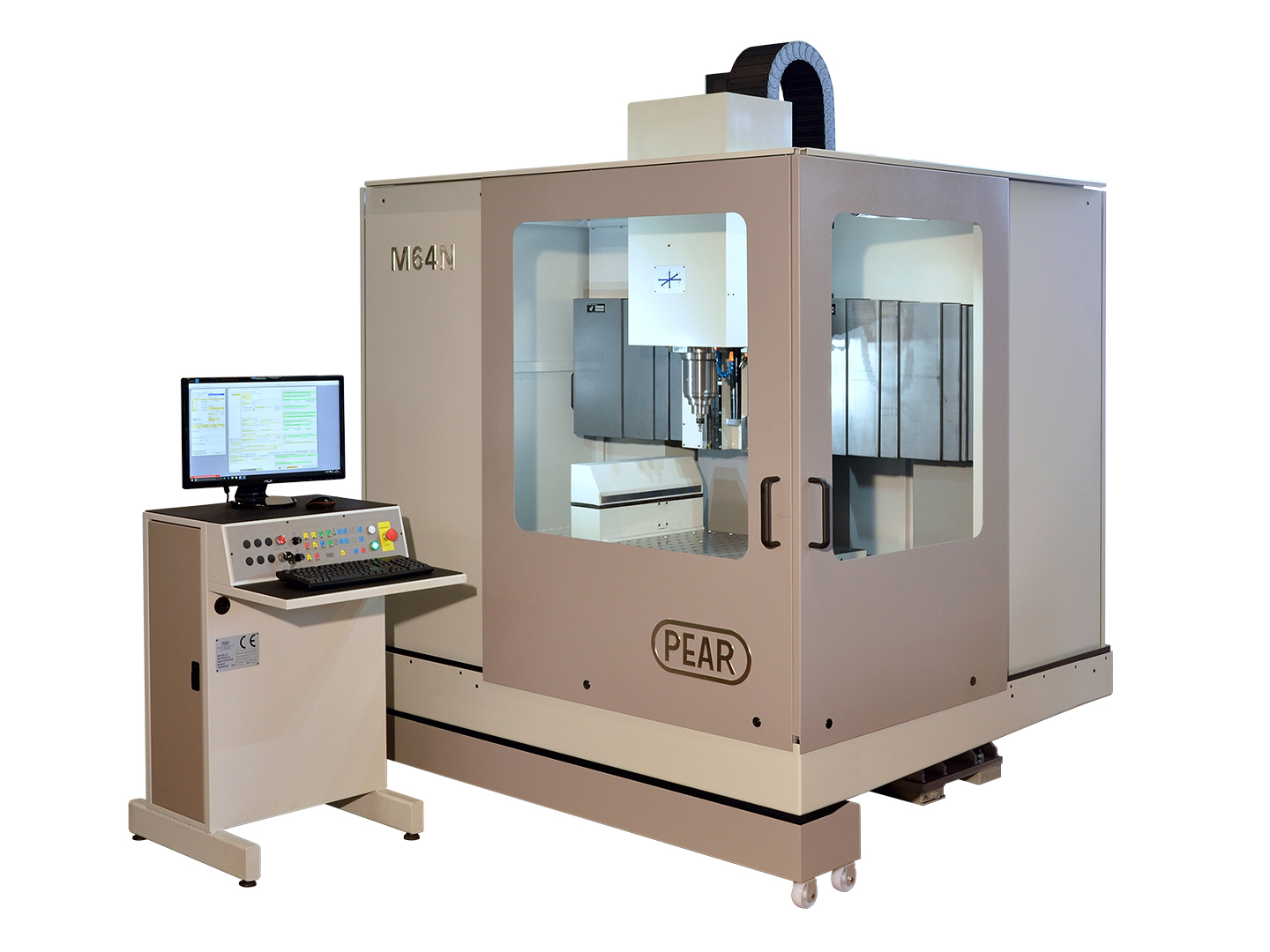

M64

CAMPO D’IMPIEGO

Si tratta di un centro di lavoro a tre assi caratterizzato da un campo di lavoro medio/piccolo e realizzato in tre versioni di mandrino che vengono impiegate in applicazioni abbastanza diverse fra di loro ma che pur differenziandosi fra di loro per la tipologia di testa impiegata, hanno in comune l’esigenza di avere un grado di finitura, precisione e stabilità termica (mancanza di derive dovute al riscaldamento del mandrino) particolarmente elevata.

Last Updated on 16 novembre 2022 by Pear

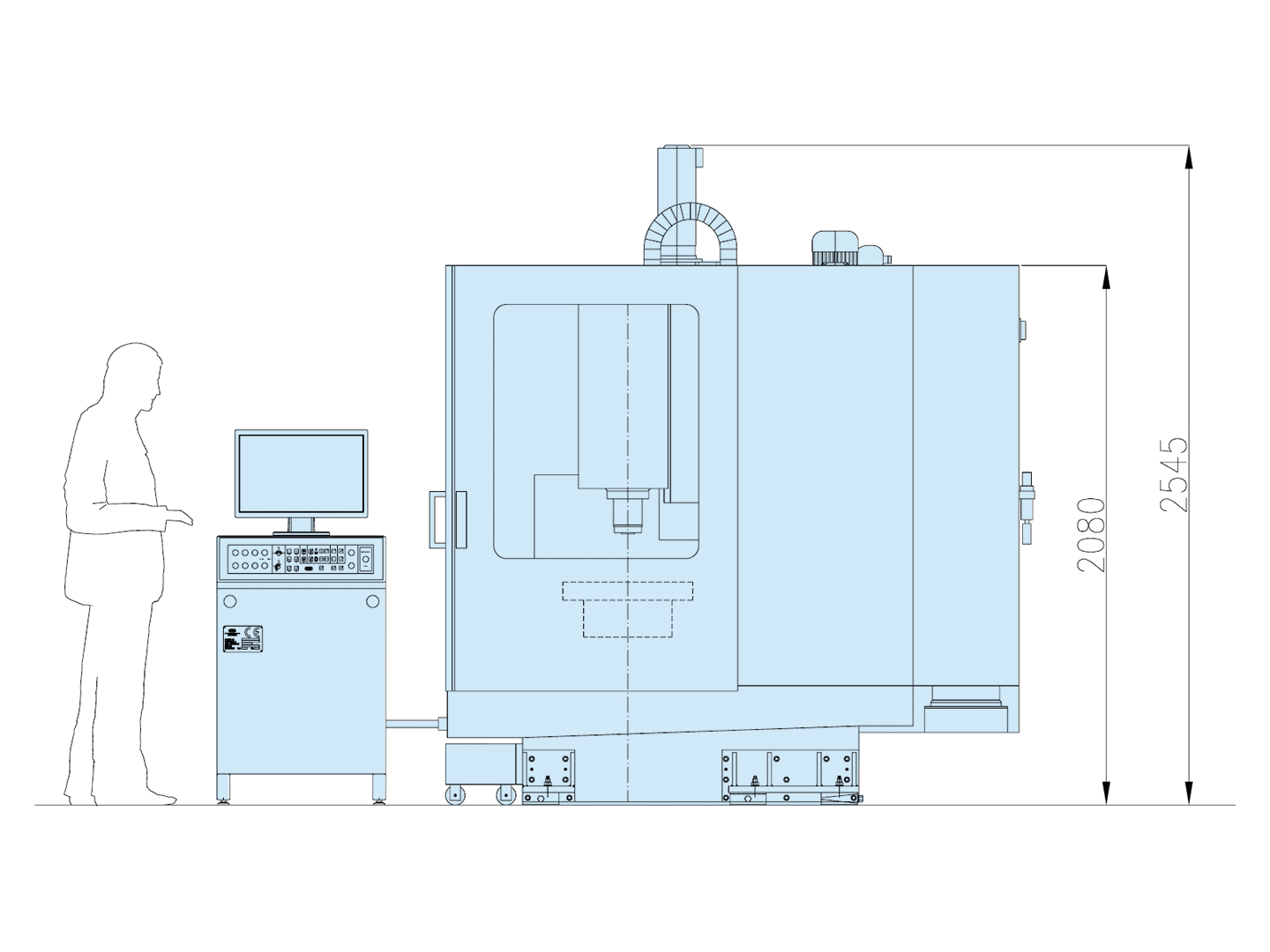

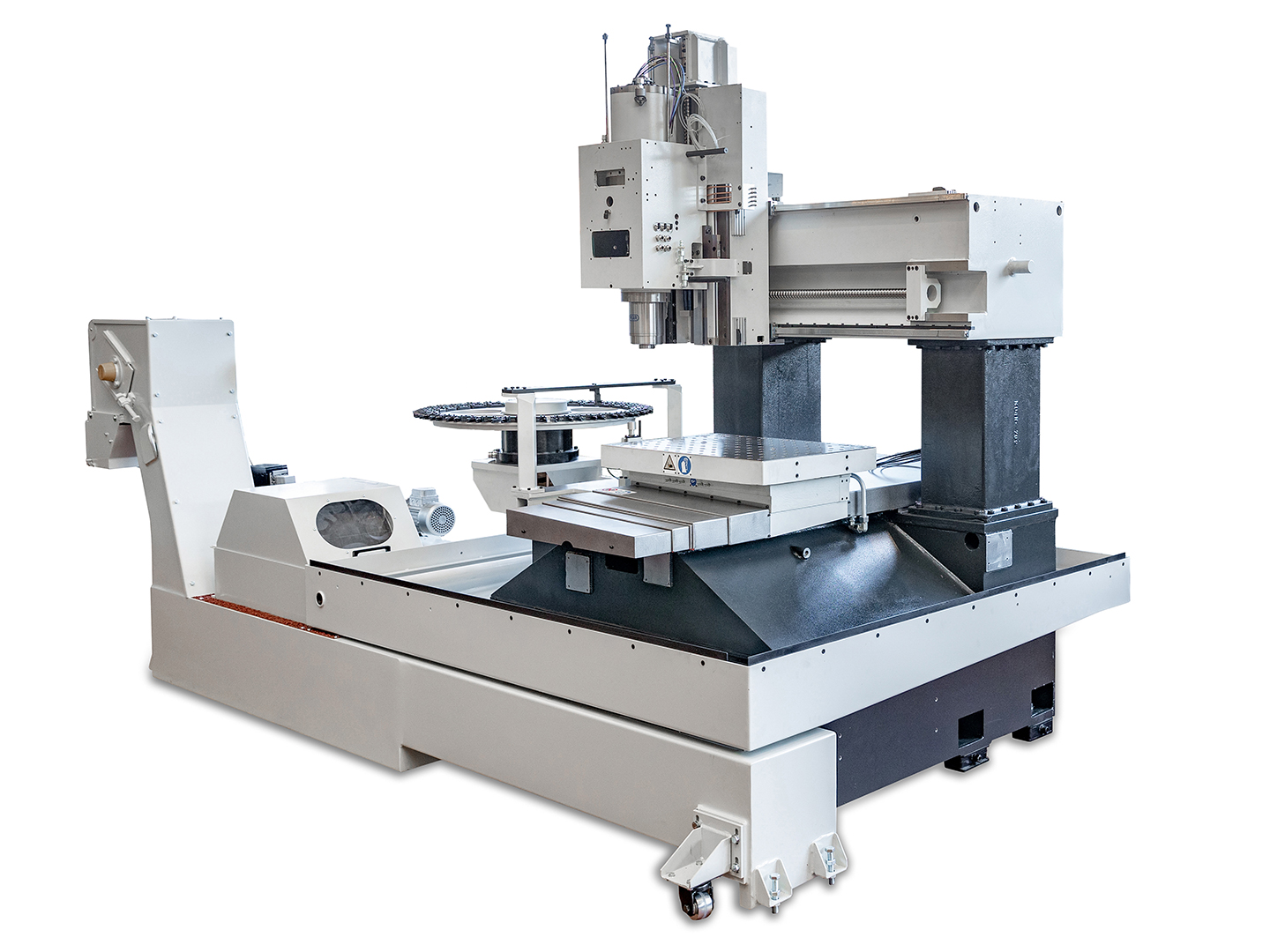

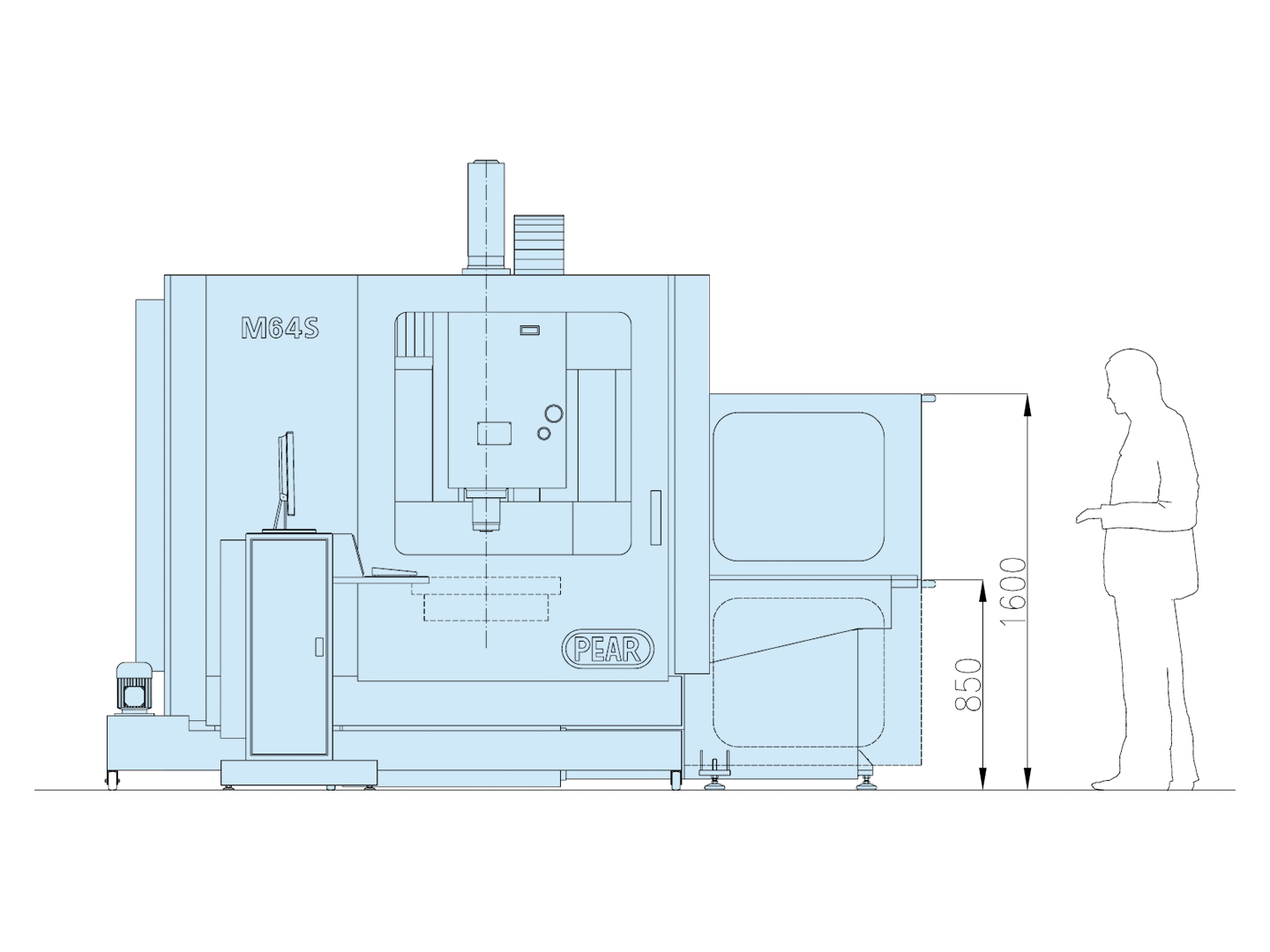

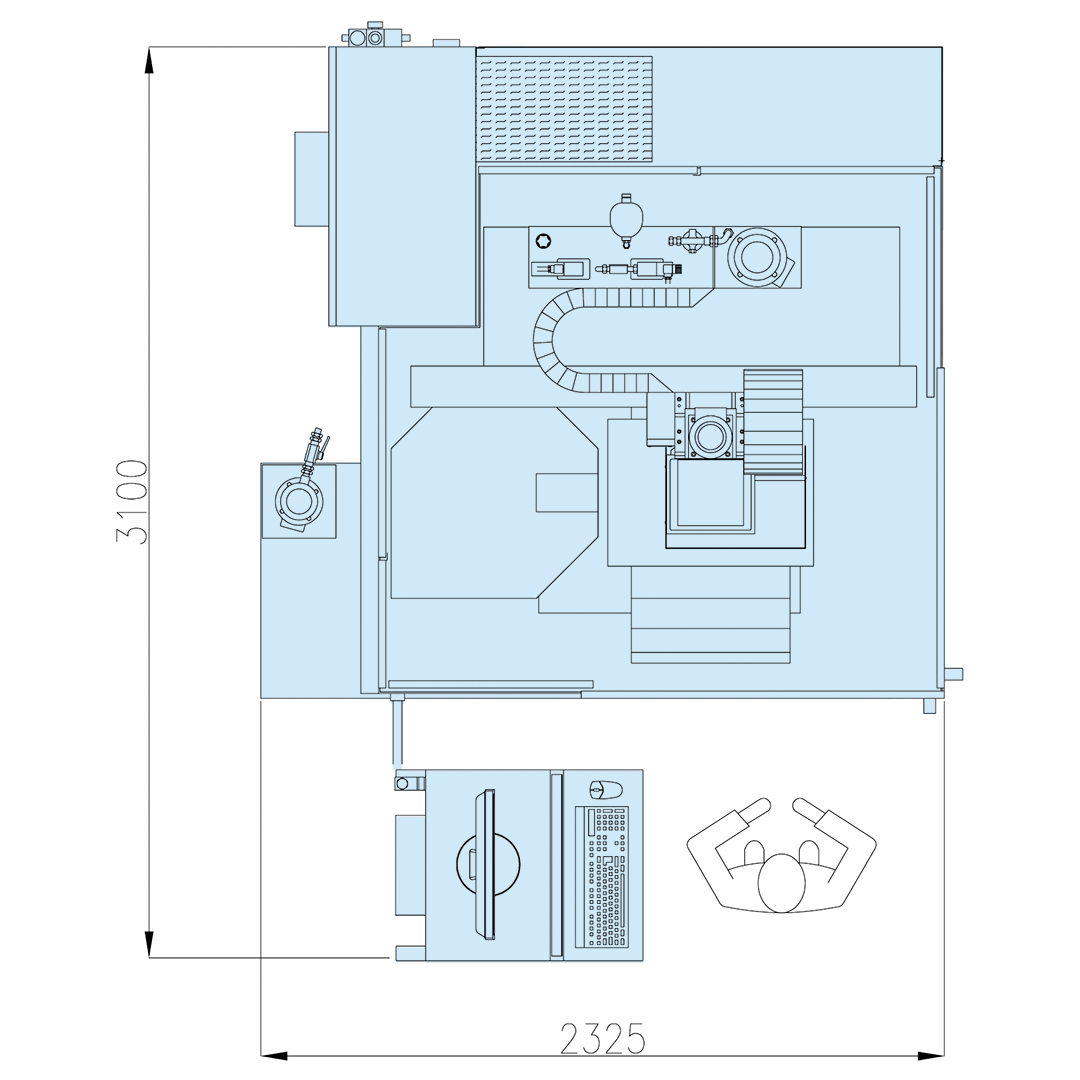

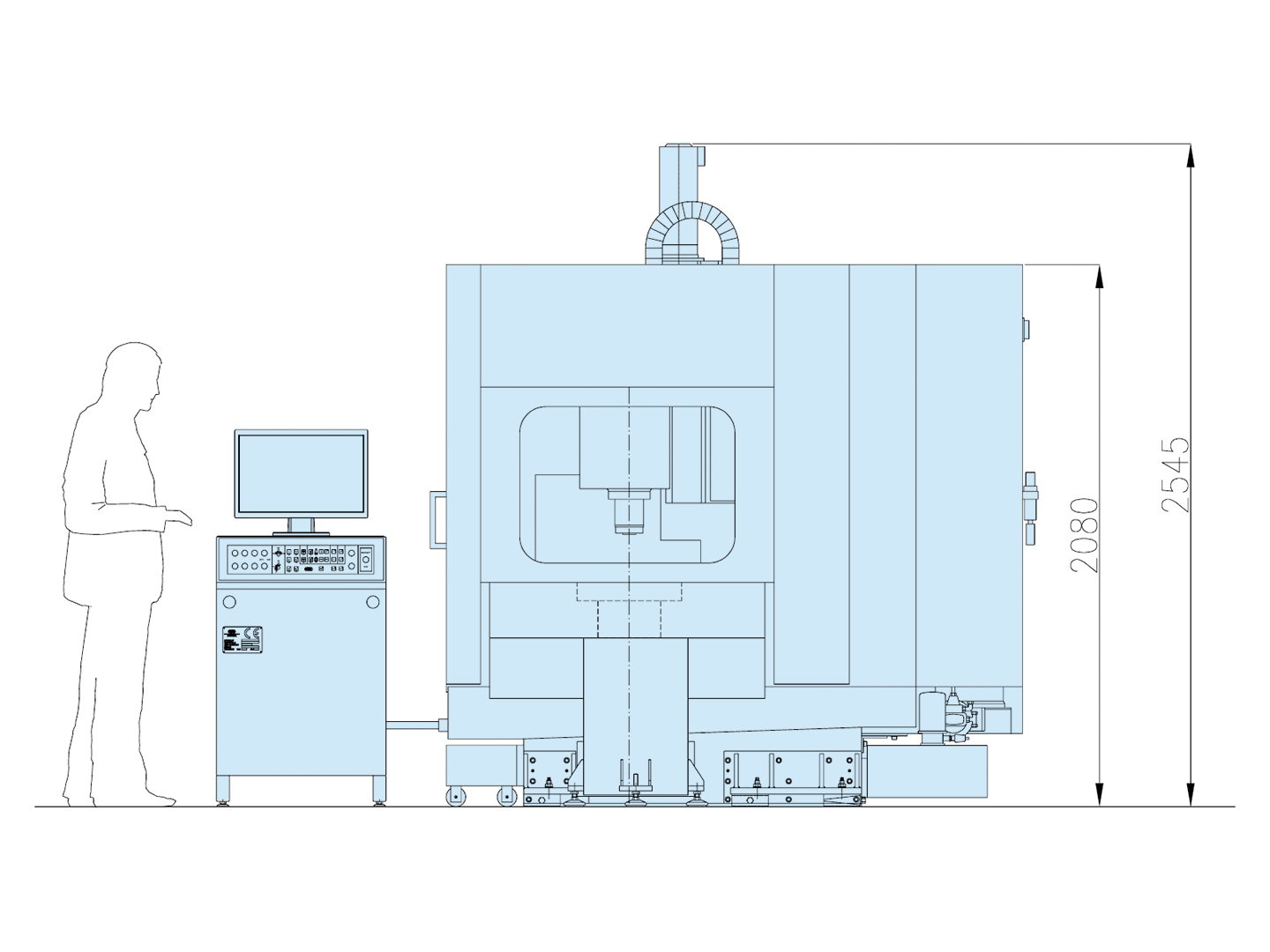

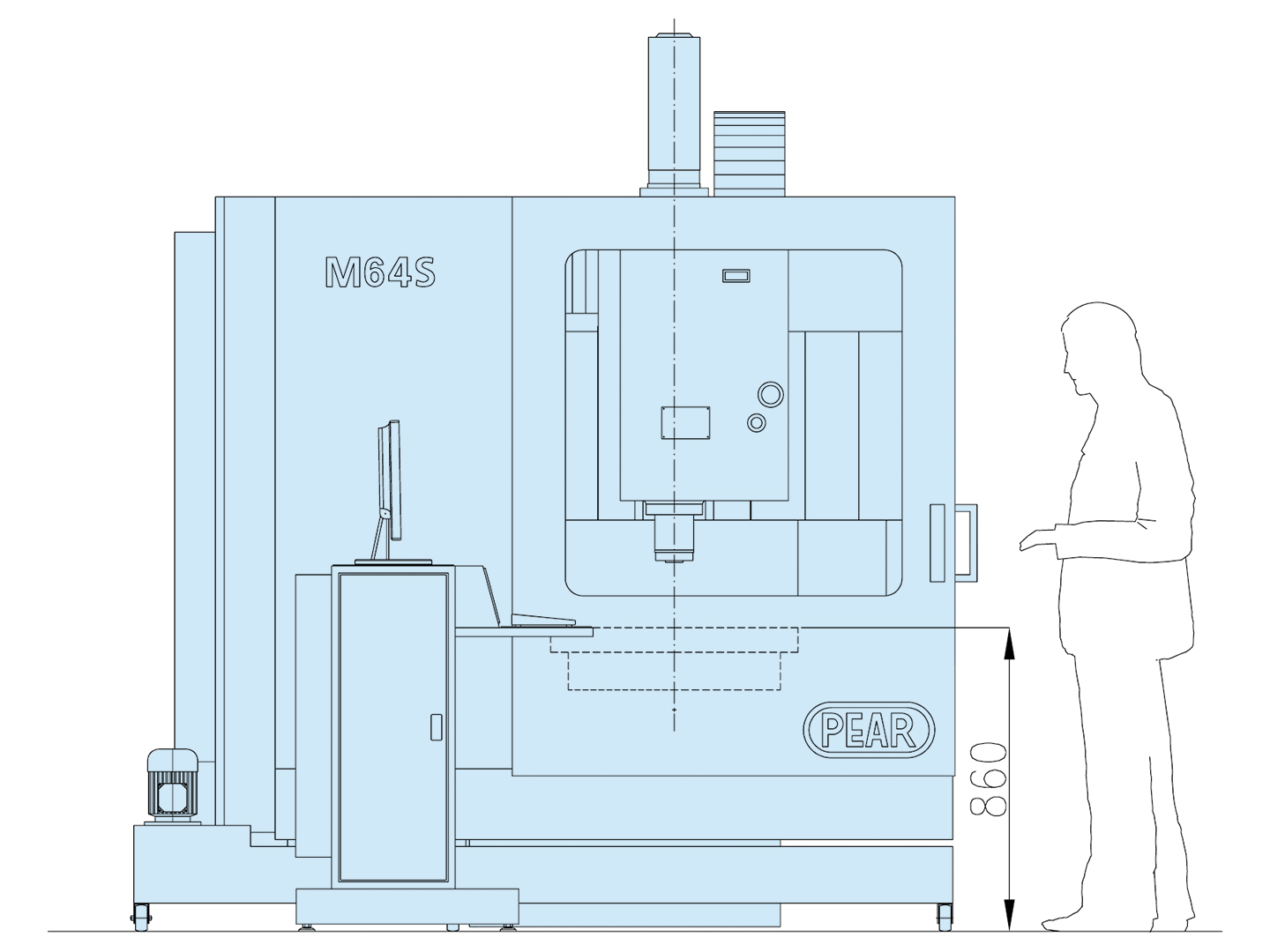

STRUTTURA

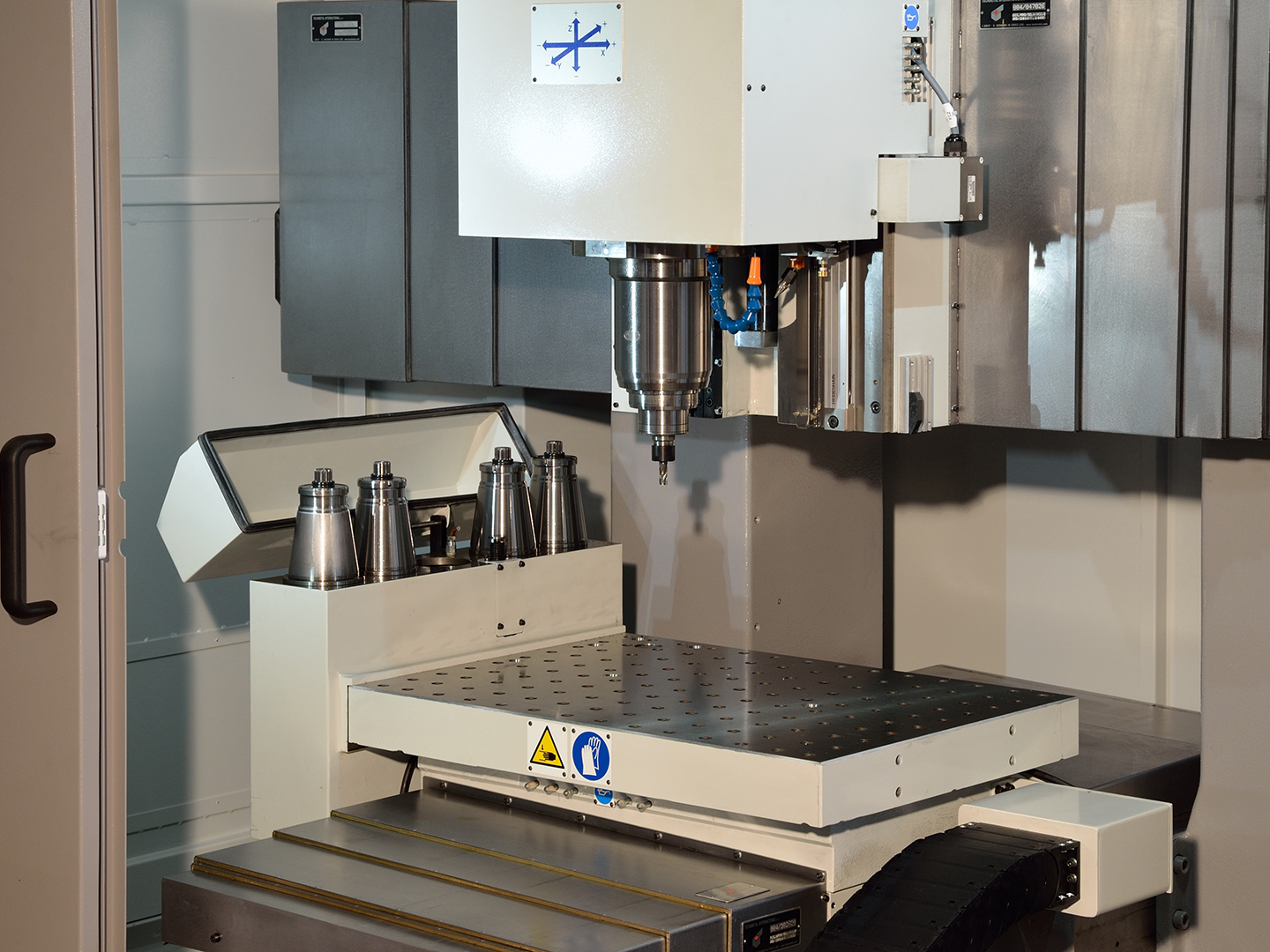

La forma costruttiva è quella classica a portale con due assi sul mandrino (X e Z) ed uno sul piano di lavoro (Y).

Last Updated on 16 novembre 2022 by Pear

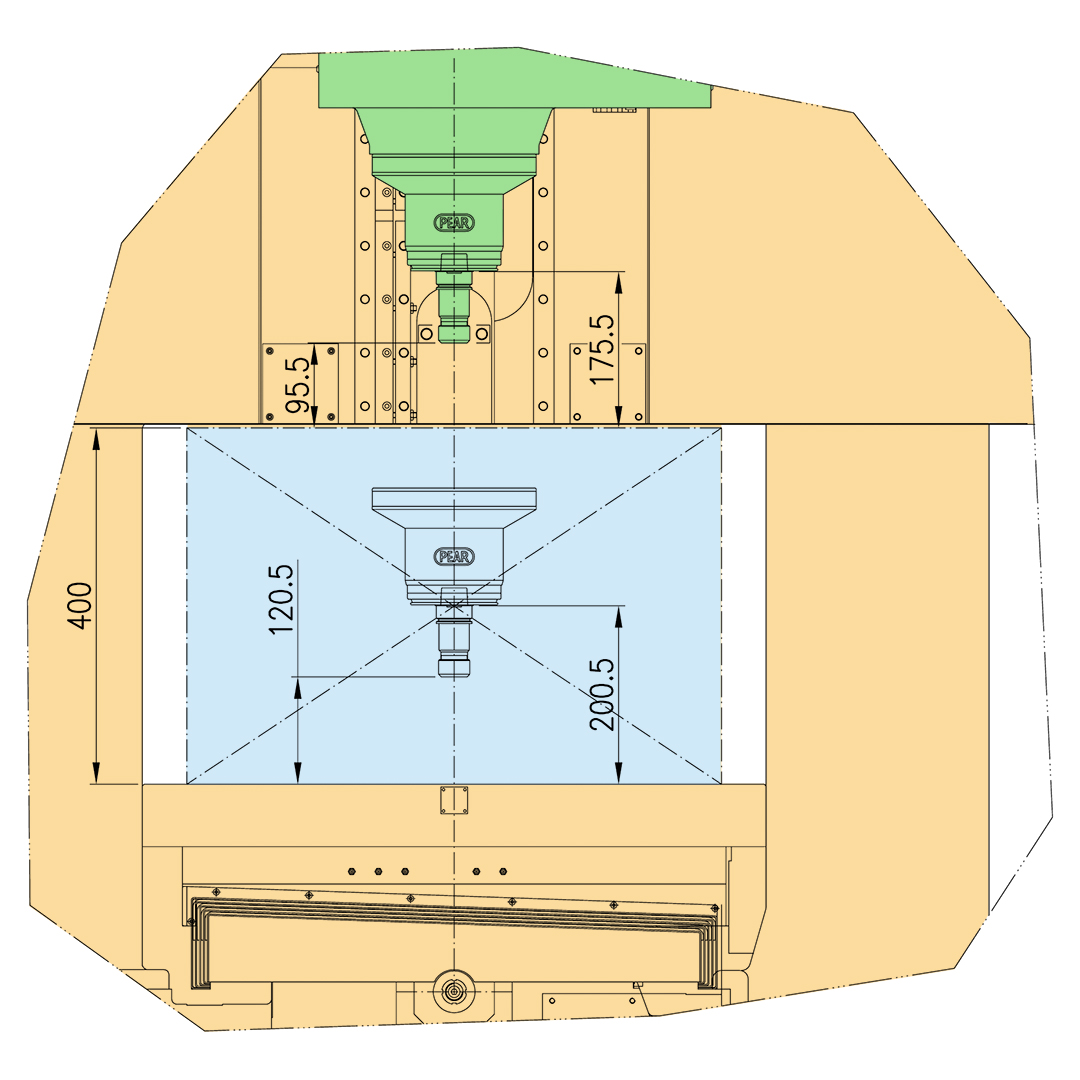

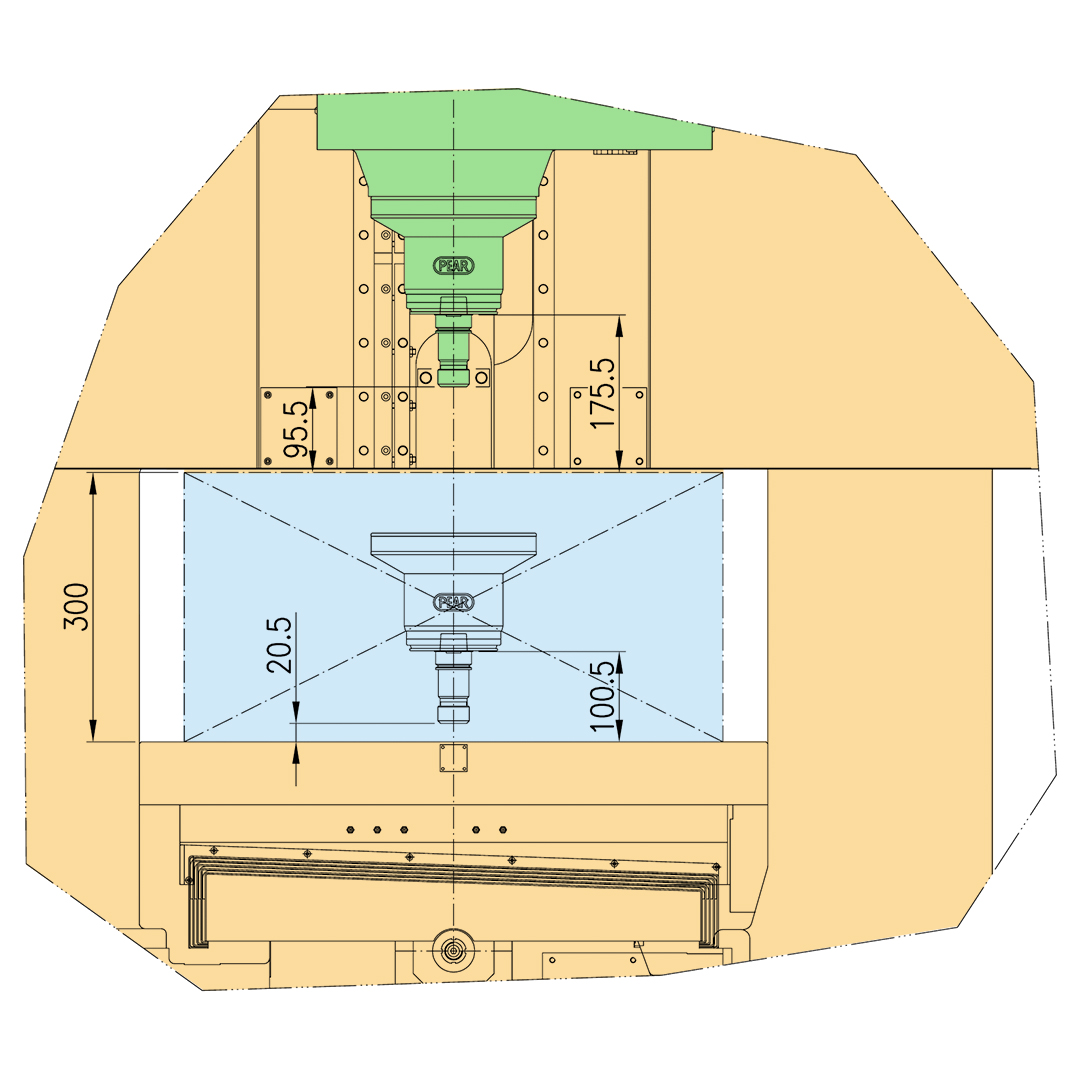

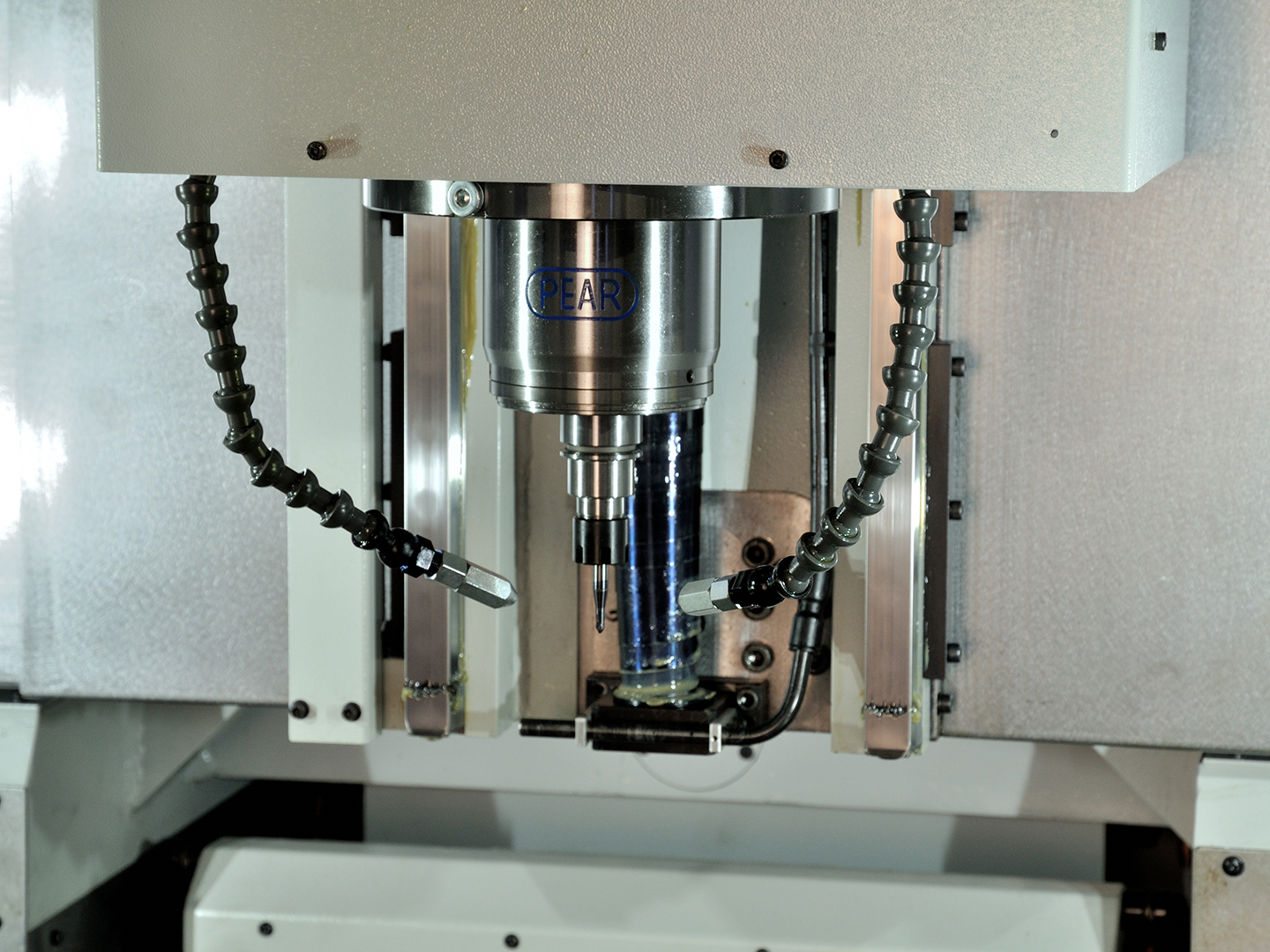

MANDRINO HSK40

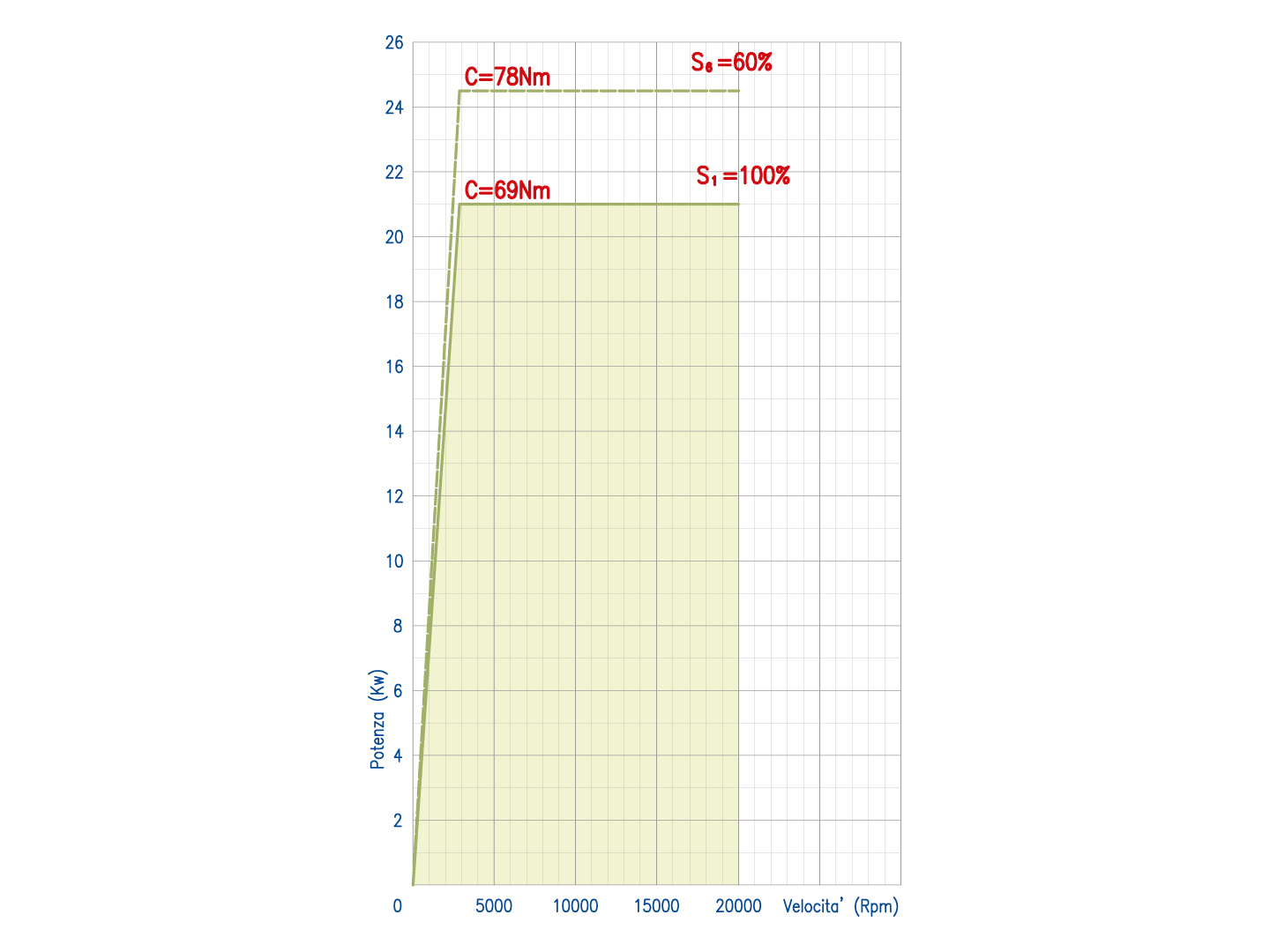

Nel grafico sono state riportate le caratteristiche di potenza e coppia. Grazie alla protezione ad immagine termica del mandrino, è possibile un sovraccarico della potenza erogata anche del 100% per una durata di tempo limitata. Quindi il limite della potenza erogabile non va interpretato come un limite di punta, ma come il limite di potenza media erogata.

Last Updated on 16 novembre 2022 by Pear

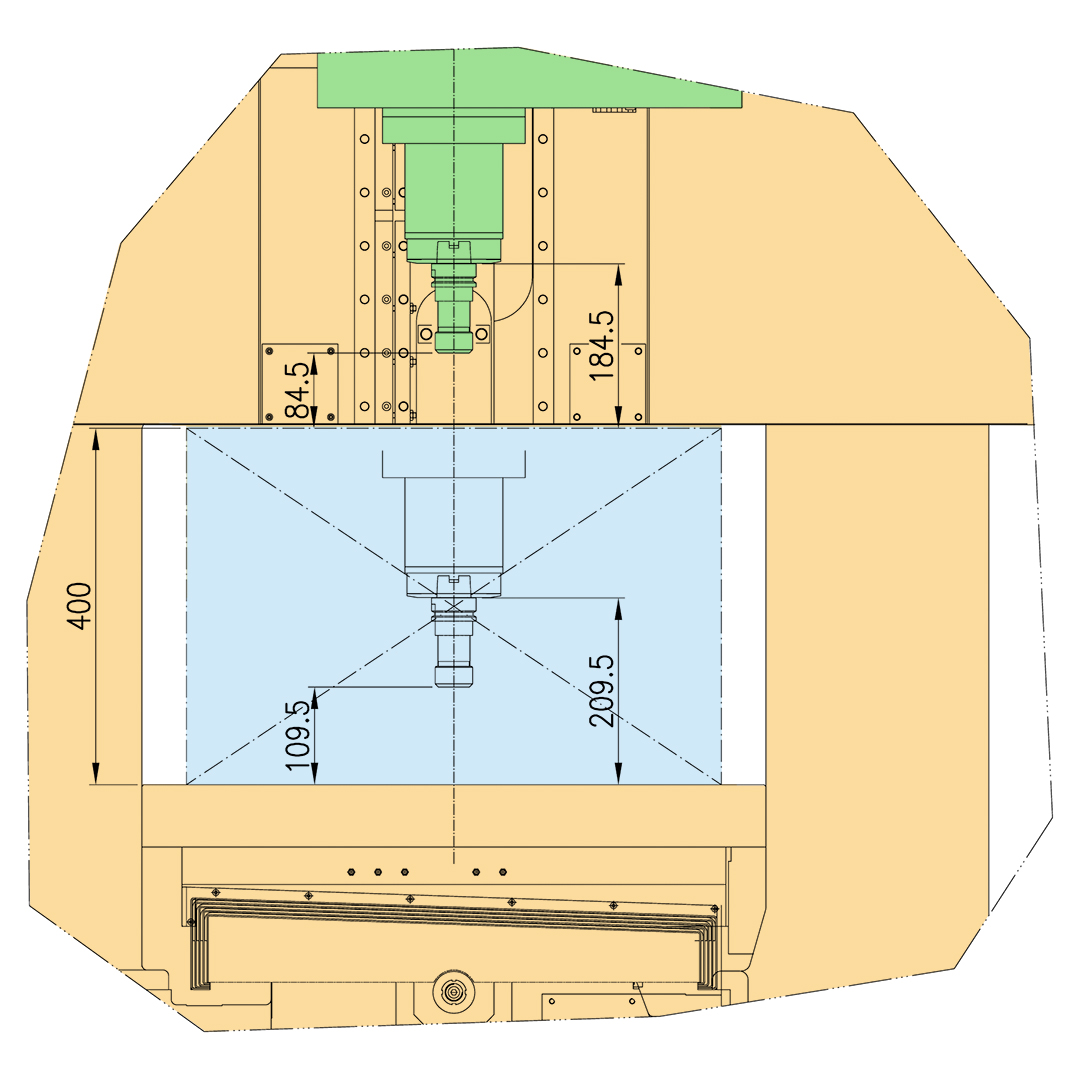

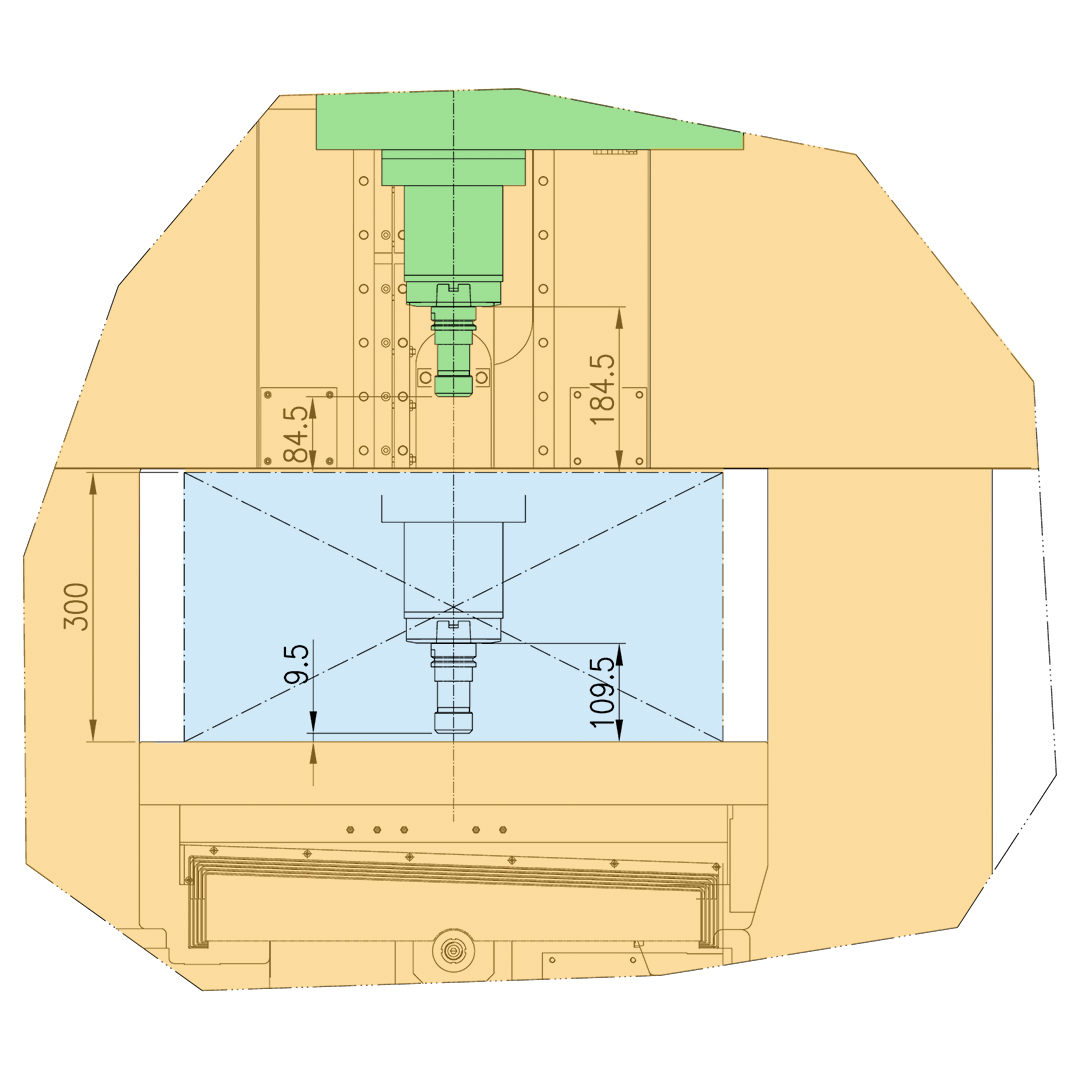

MANDRINO HSK50

Moto-mandrino
A differenza di quanto previsto nella costruzione convenzionale di un elettromandrino in cui il gruppo rotore/statore sono situati all’interno del mandrino, in questo caso il mandrino è un’unità separata dal motore mandrino. La trasmissione del moto fra il motore ed il mandrino avviene tramite un giunto in presa diretta di nostra costruzione.

Last Updated on 16 novembre 2022 by Pear

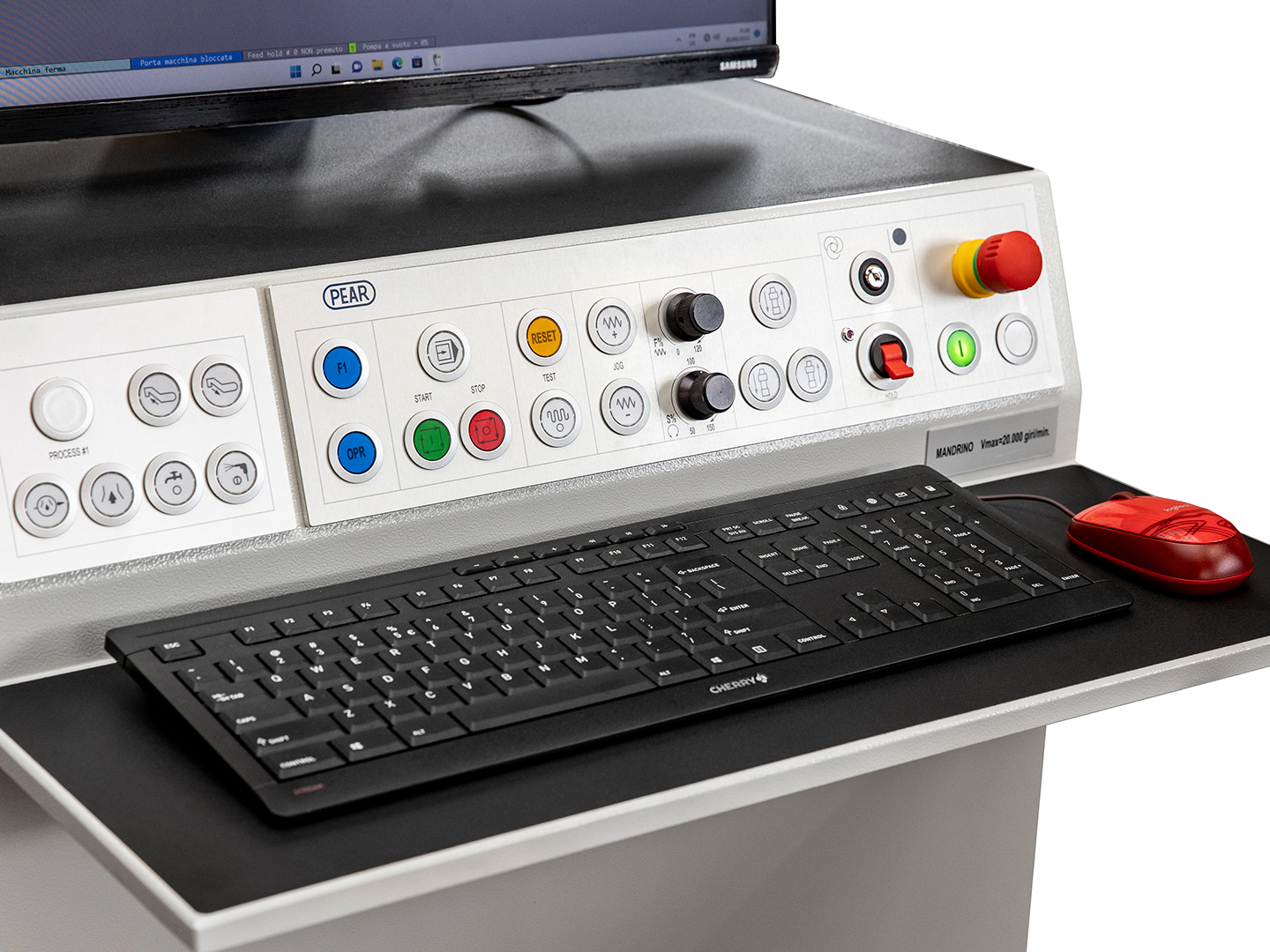

PULPITO DI COMANDO

Rispetto a quanto normalmente previsto nella maggior parte dei centri di lavoro, è stato costruito in modo abbastanza anticonvenzionale.

Continua a leggere

È infatti separato dalla macchina e questo per far in modo che non debba risentire negativamente dalle vibrazioni generate dall’uso normale di una macchina a controllo numerico. È possibile programmare la macchina sia in posizione seduta che in piedi. Opportuni ventilatori, senza scambiare l’aria con l’esterno, tengono la temperatura dei Pc sotto controllo.

Noi seguiamo la filosofia di usare due Pc vale a dire:

Pc usato come Controllo Numerico
• Sistema Operativo FlorenZ (di derivazione Linux)
• RAM installata 4 GB
• Processore Dual Core
• Disco rigido allo stato solido (SSD) da 120 GB. Poiché in questo Pc deve essere installato solo il software del Cn, questa capacità di memorizzazione dati è largamente sufficiente ad ogni esigenza di memorizzazione dati attuale e futura tenendo quindi conto anche della naturale evoluzione che sia il software del Cn che di Linux potranno avere nei prossimi anni.

Pc di programmazione
• Sistema Operativo Windows 10 a 64 bit
• RAM installata 8 GB (espandibile a 32 GB)
• Processore Dual Core con GPU integrata
• Disco rigido allo stato solido (SSD) da 240 GB
• Monitor da 23.5″ avente una risoluzione di 1920×1080 pixel
• Se ritenuto opportuno è possibile installare su questo Pc qualunque altro programma purché compatibile con Windows.

Hardware selezionato
Entrambi i Pc sono assemblati da noi direttamente e questo allo scopo di selezionare la componentistica di migliore qualità presente sul mercato e per avere la massima affidabilità nel tempo.

PearKey
• Sulla pulsantiera macchina è stata prevista una porta USB su cui inserire una chiavetta, normalmente reperibile in commercio, con cui determinare a quali programmi l’operatore a cui è stata assegnata tale chiavetta ha diritto ad avere accesso.
• Una singola chiavetta può personalizzare l’accesso ai programmi di macchine diverse e per ogni macchina possono essere determinati programmi diversi a cui tale operatore ha la possibilità di avere accesso.
• Se ritenuto utile su tale chiavetta possono essere memorizzati anche altri dati.

Last Updated on 16 novembre 2022 by Pear

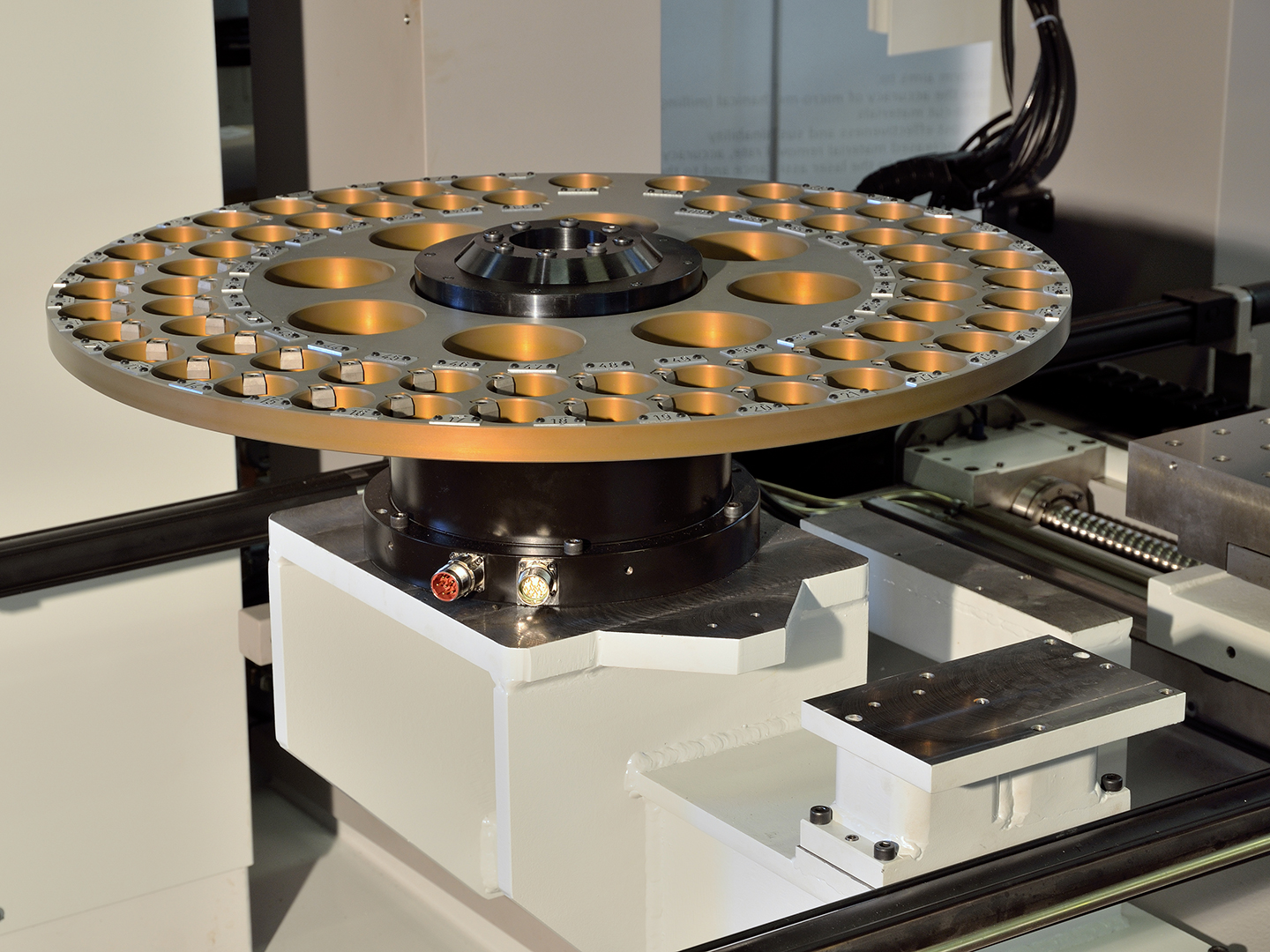

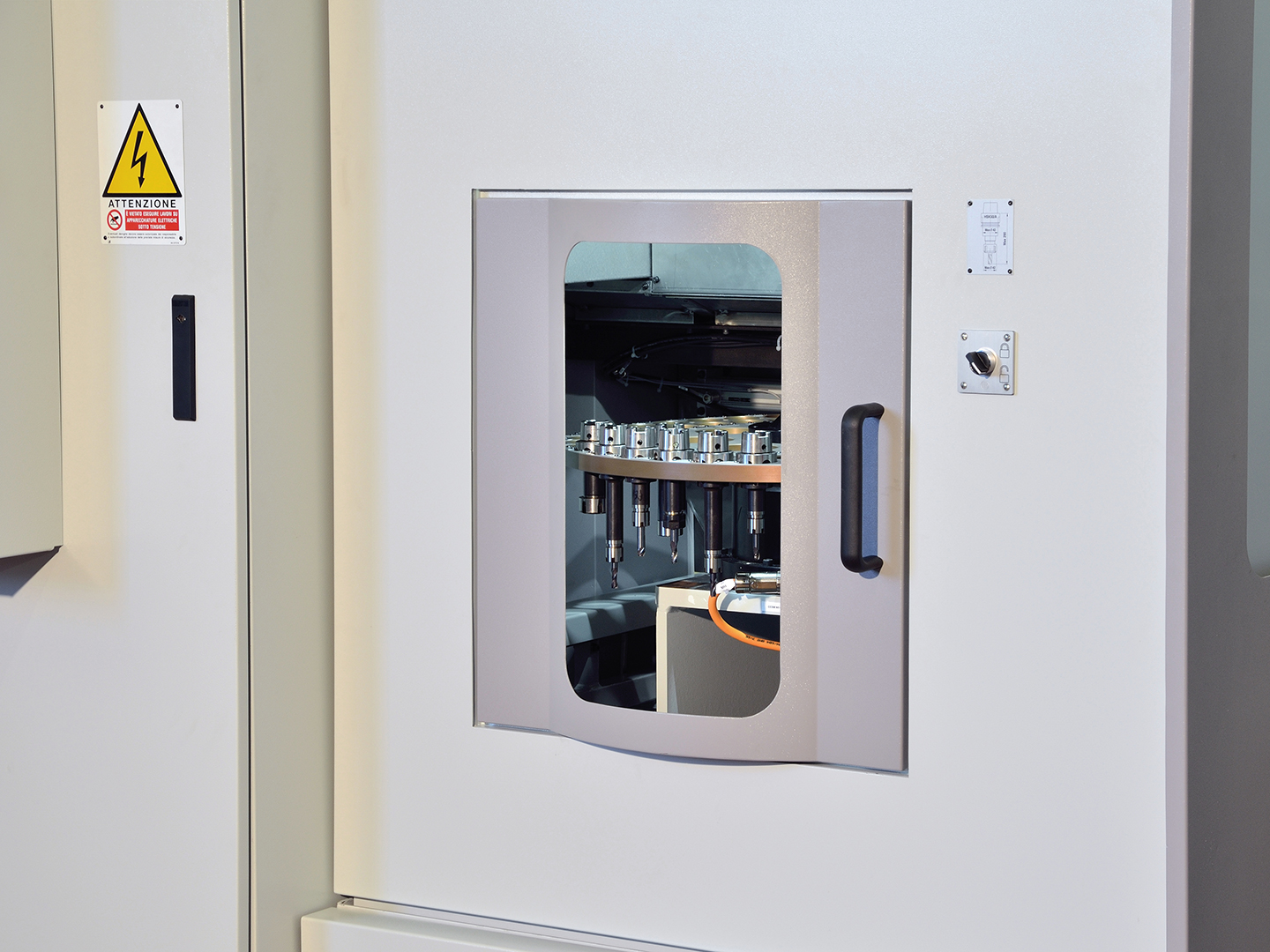

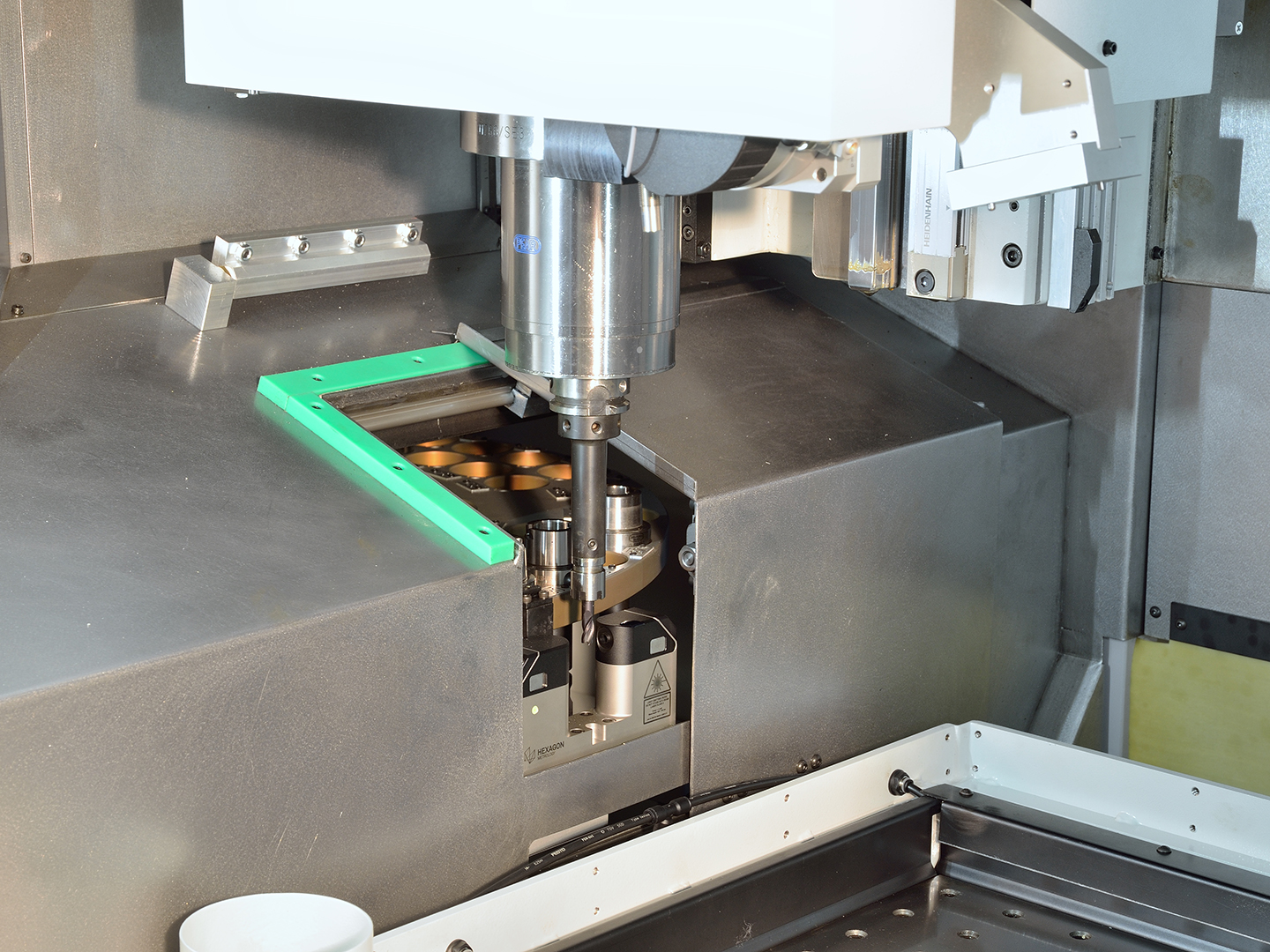

CAMBIO UTENSILE INTERNO

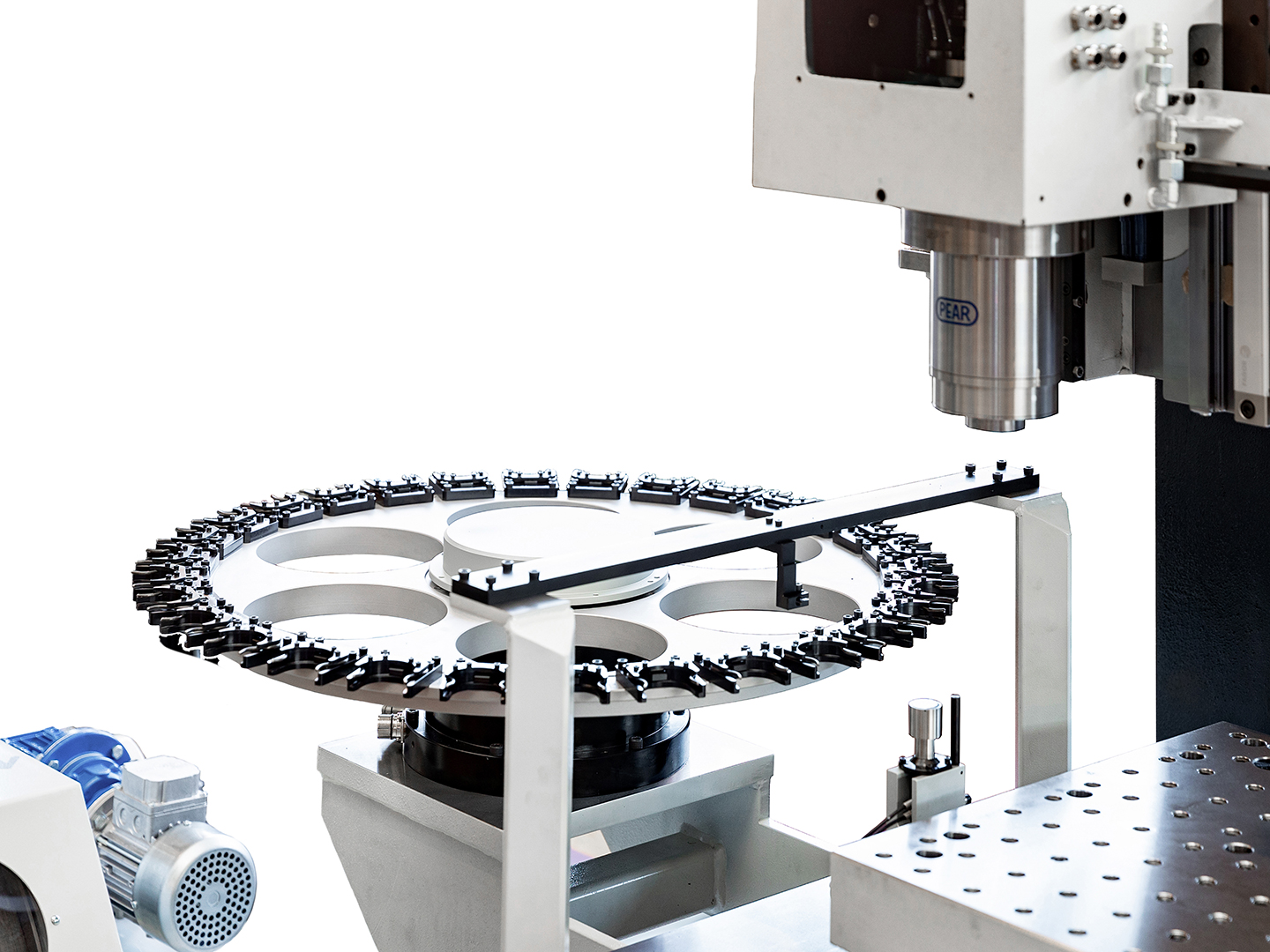

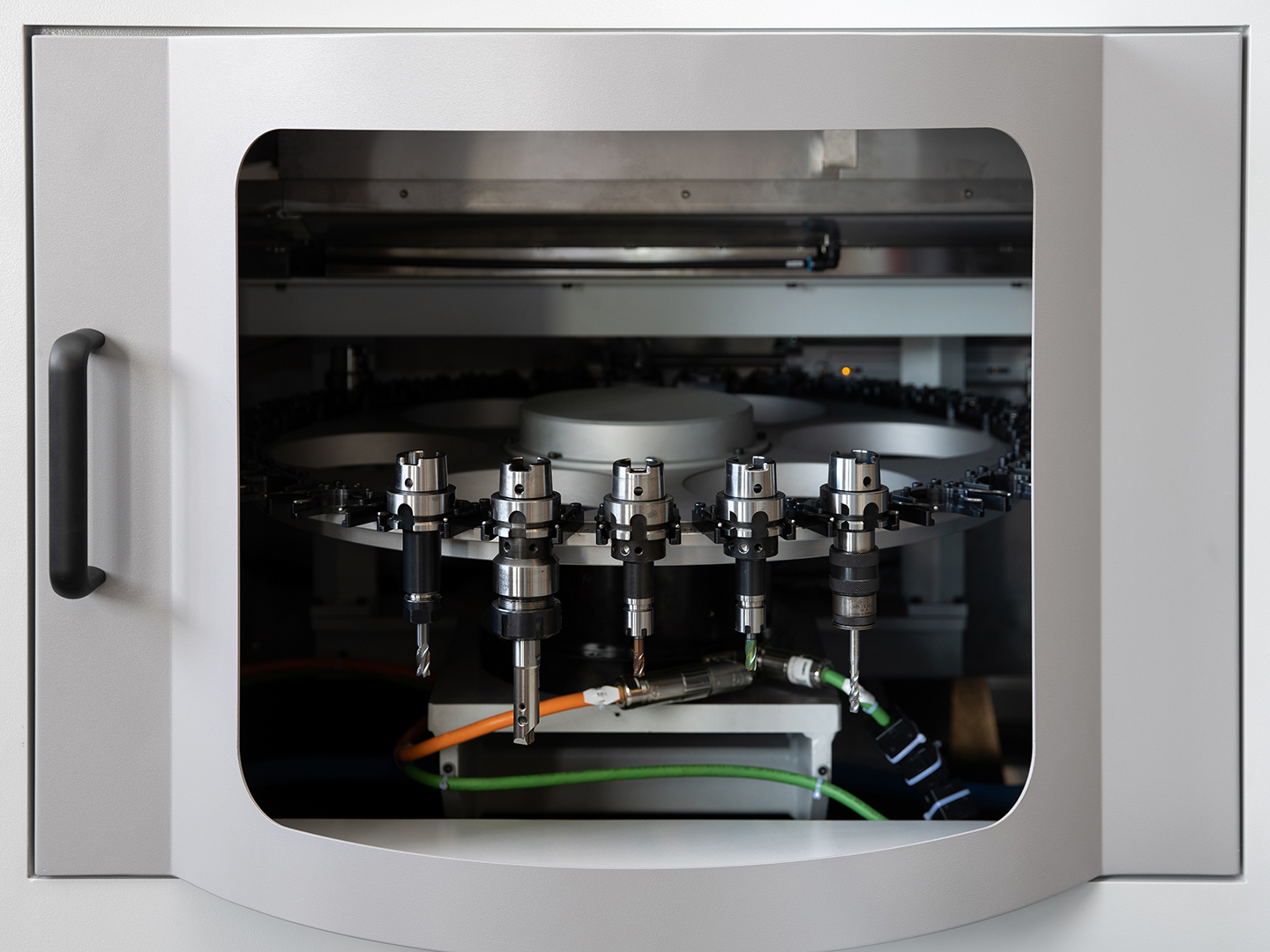

Cambio utensile per testa mandrino di tipo S

Si tratta di un tamburo di diametro importante in cui la testa della macchina preleva/deposita direttamente, utilizzando i movimenti degli assi X e Z, il portautensile.

Last Updated on 16 novembre 2022 by Pear

CNZ32

Hardware Cn

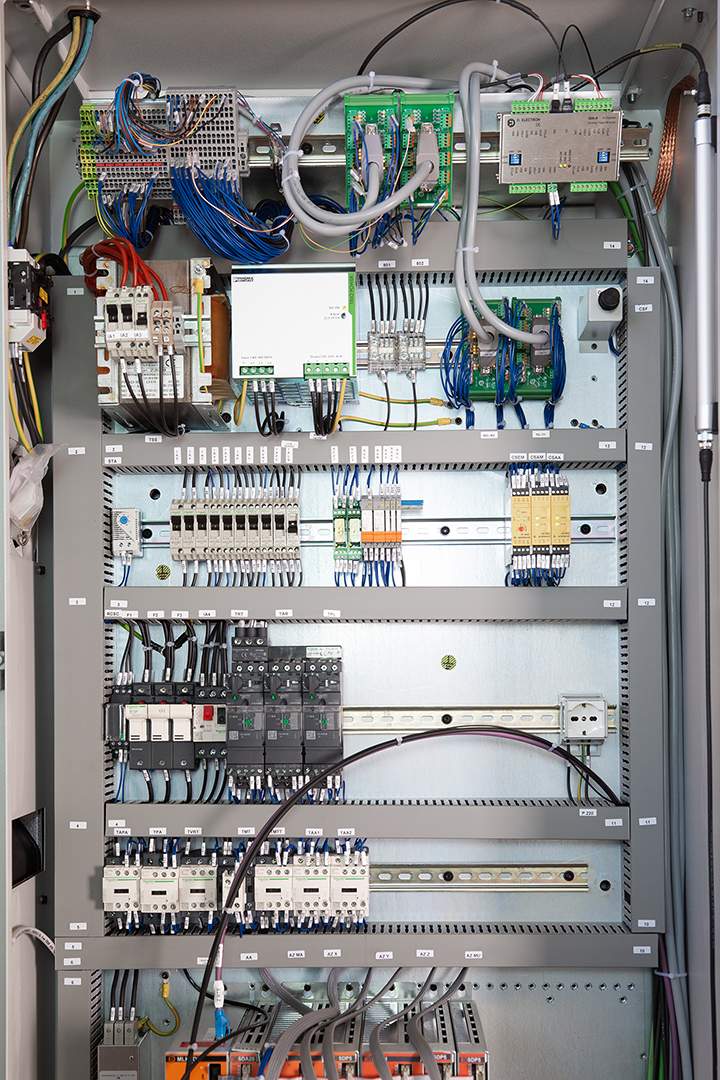

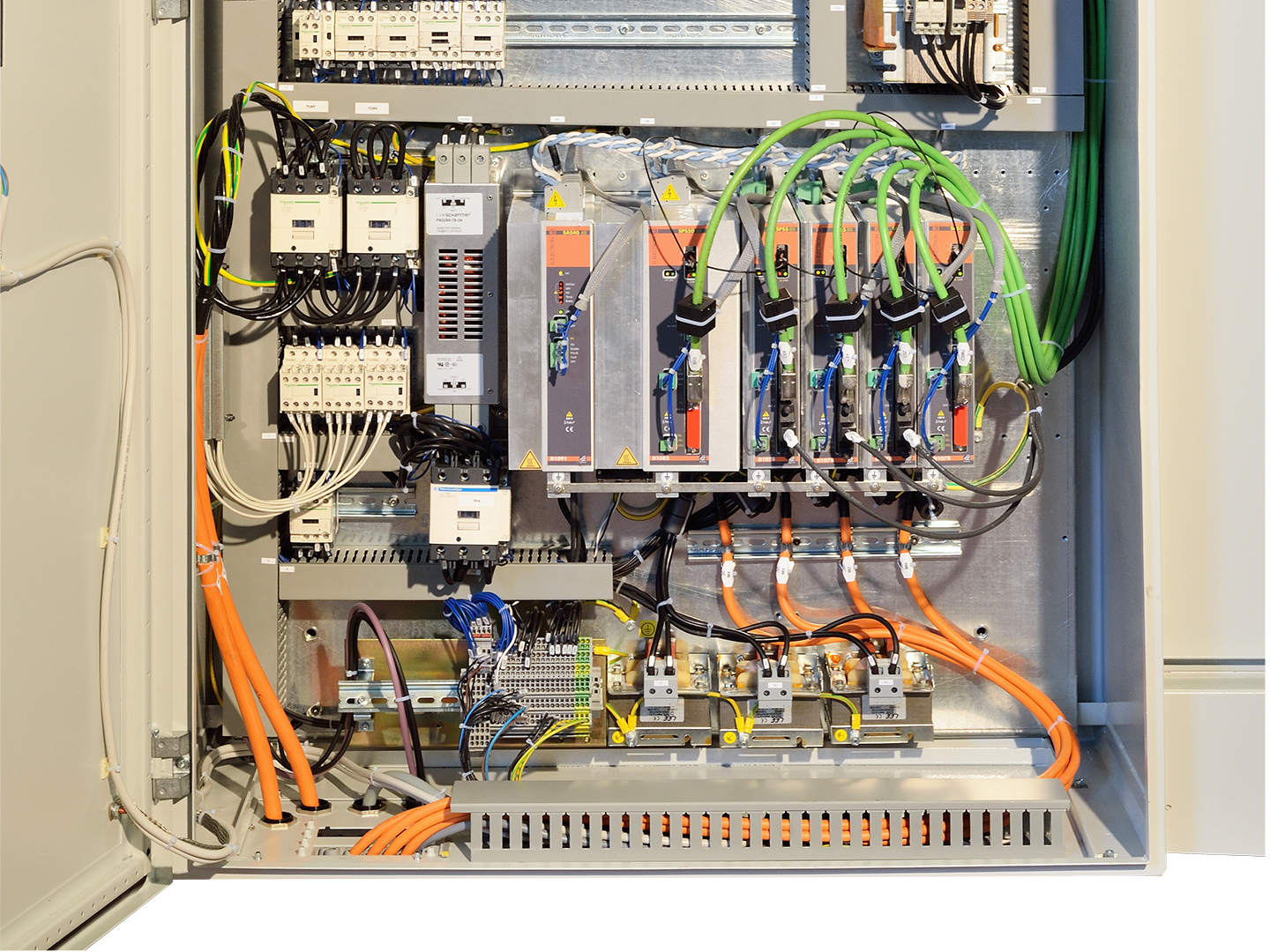

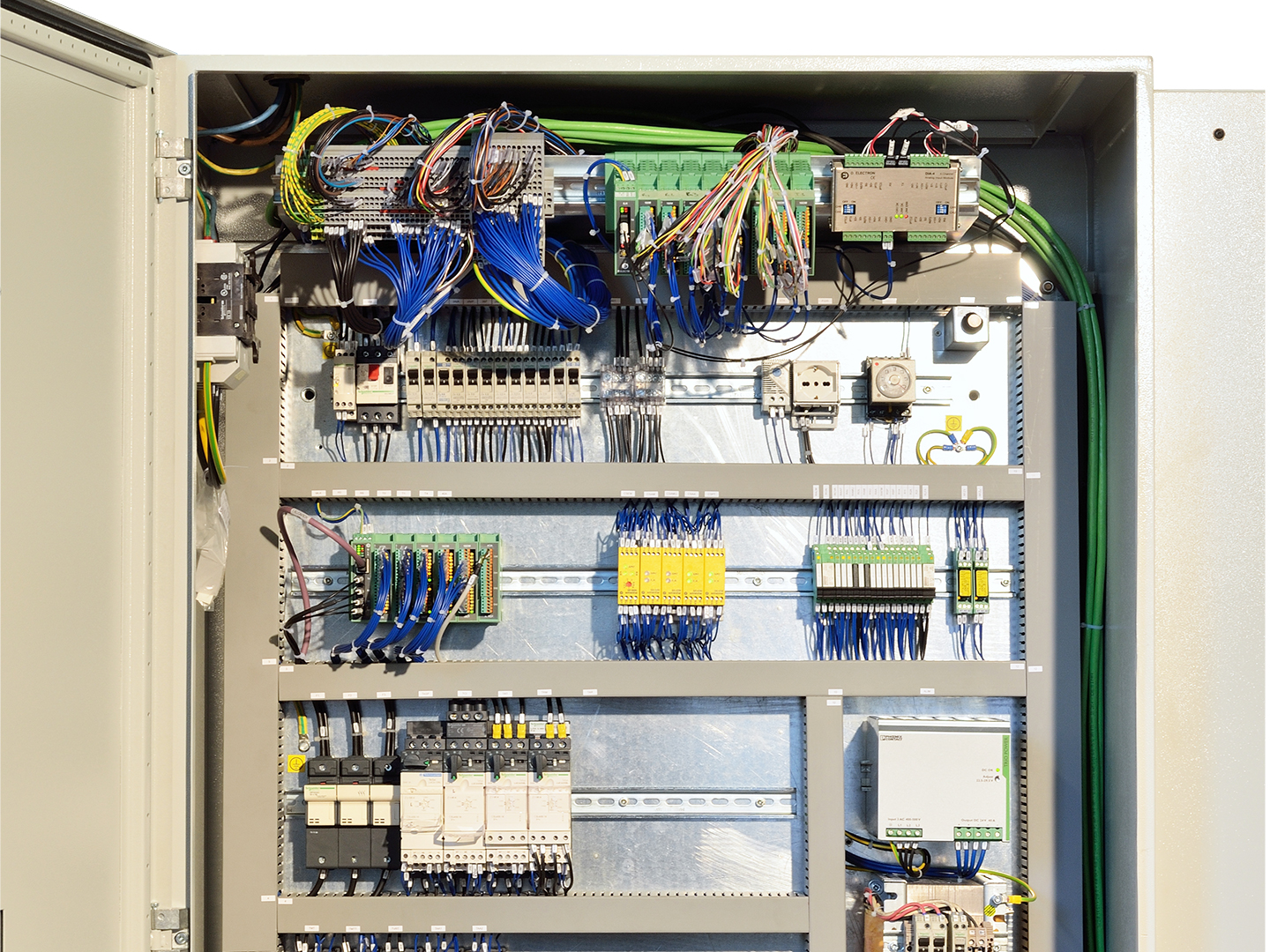

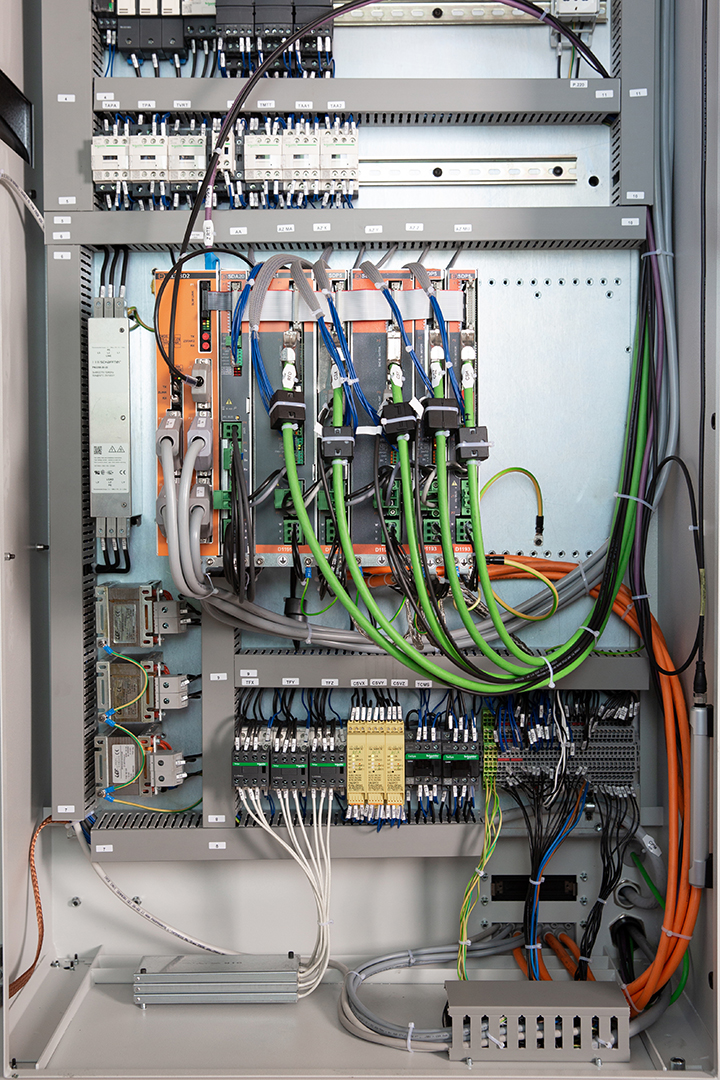

Costruito su base Pc, si trasforma in controllo numerico grazie alla presenza della scheda Master Link che trova alloggiamento all’interno dell’armadio elettrico e che pilota gli assi al vertice delle lavorazioni di alta velocità.

Last Updated on 16 novembre 2022 by Pear

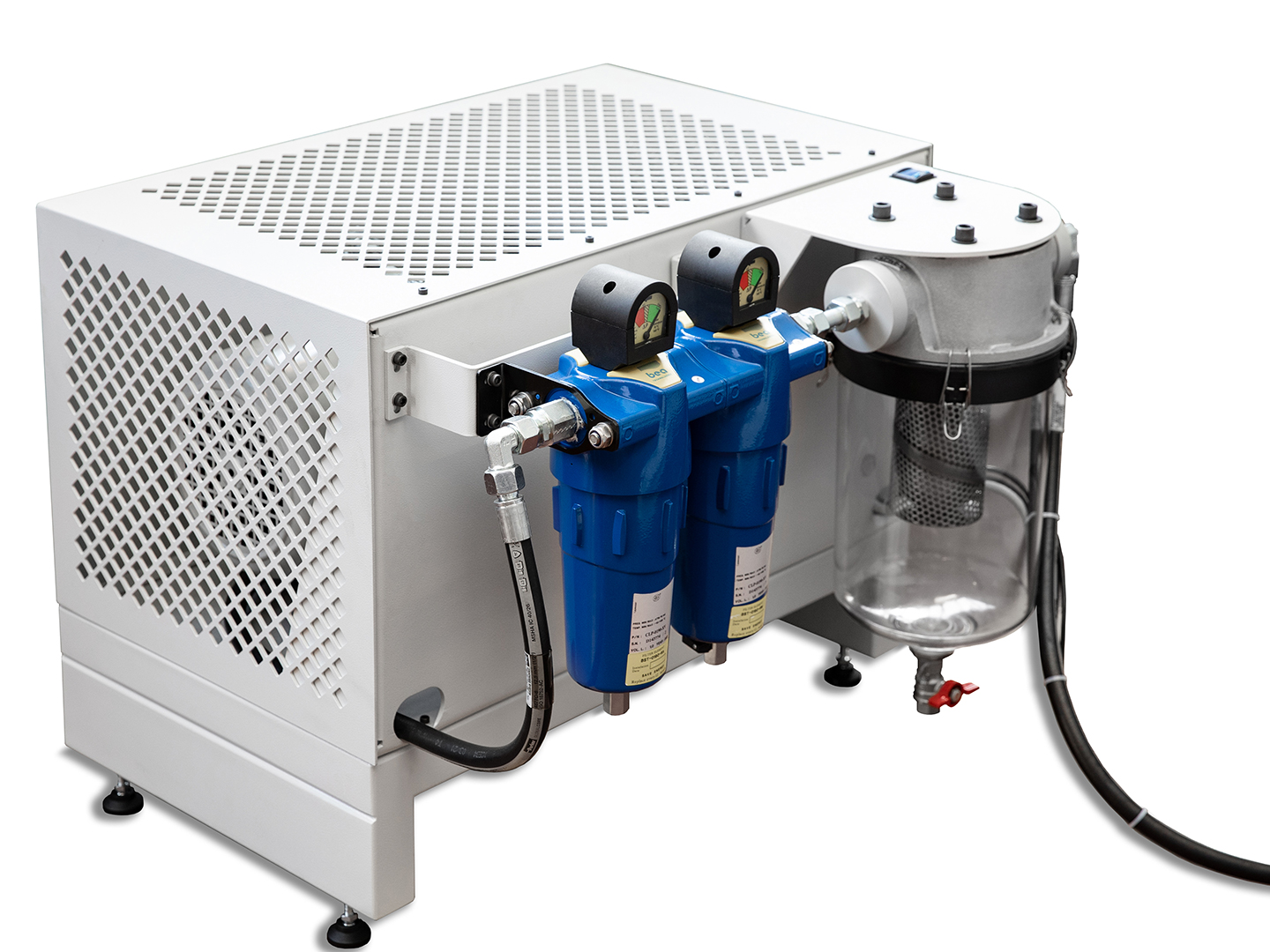

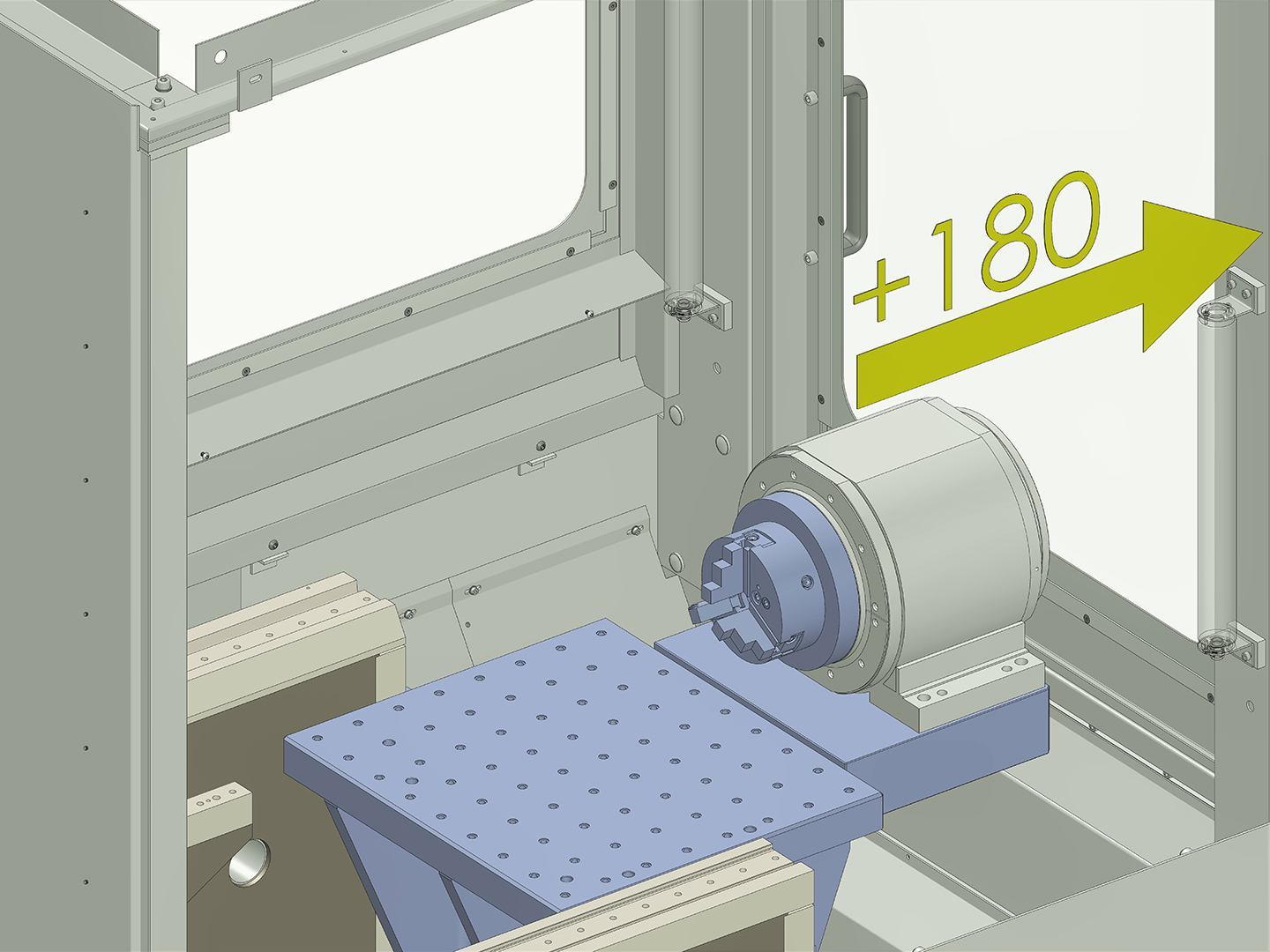

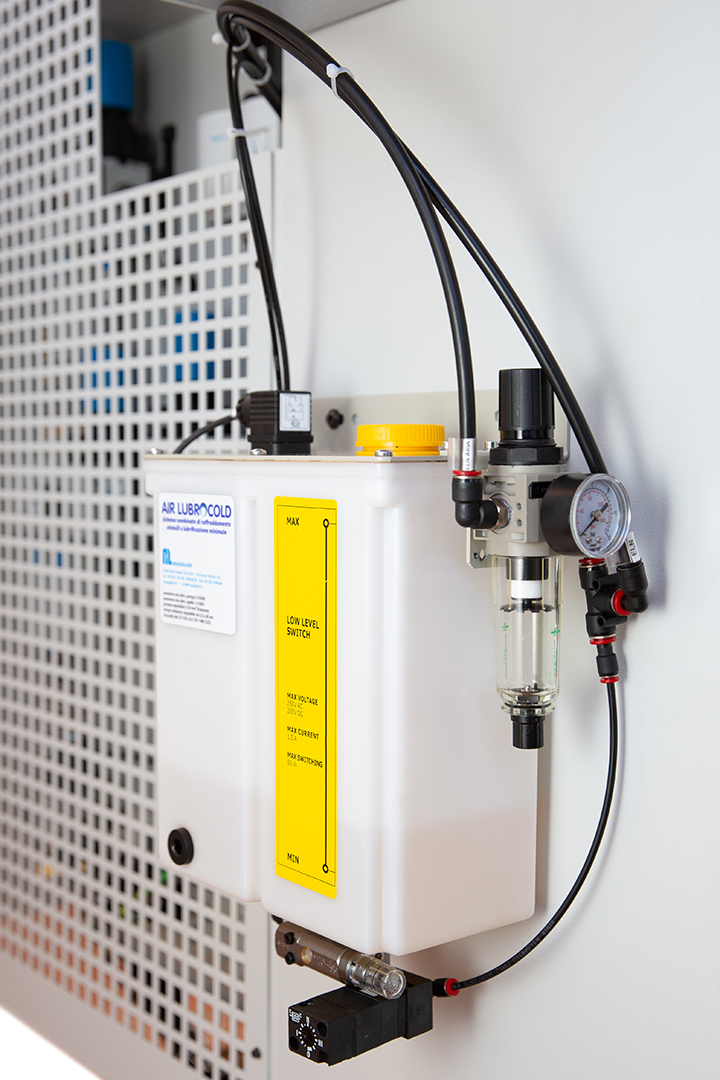

ACCESSORI A RICHIESTA

Molto vasto è l’elenco degli accessori fornibili a richiesta. Gran parte degli accessori sono fornibili solo in prima fornitura quindi fate attenzione a farvi fare un’offerta con tutte le voci di vostro potenziale interesse in modo tale da configurare la vostra macchine nel modo da voi ritenuto migliore.

Last Updated on 16 novembre 2022 by Pear

DOWNLOAD

Le foto contenute nei vari file che è possibile scaricare da questa pagina web, sono state salvate in bassa risoluzione e questo per per rendere il download veloce e pratico.
